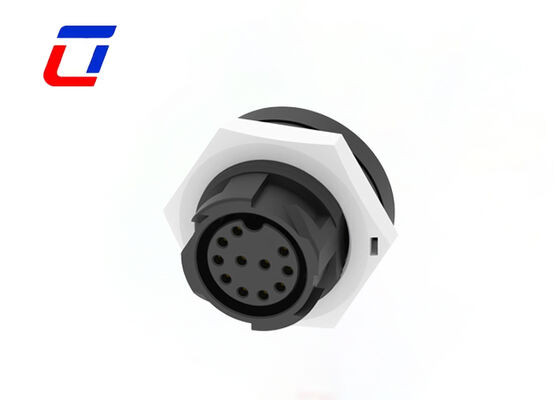

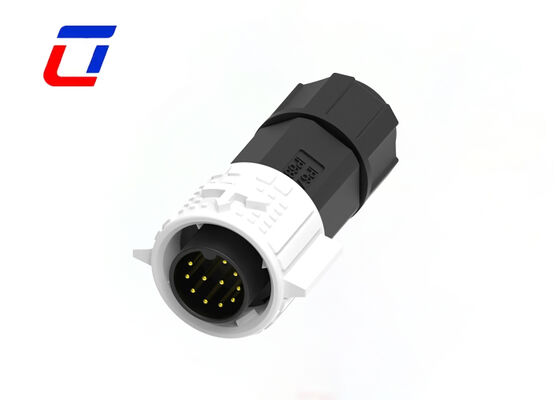

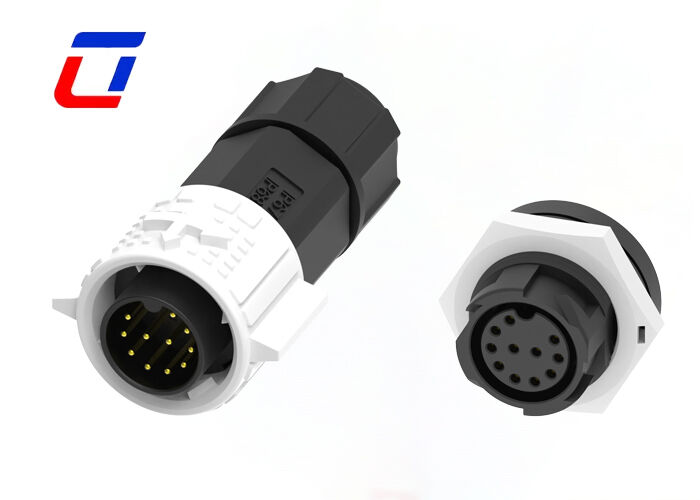

Name: 11-контактный разъем провод-плата типа M19, водонепроницаемый разъем IP67, сделано в Китае
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Водоустойчивое гнездо штепсельной вилки

11-контактный разъем провод-плата типа M19, водонепроницаемый разъем IP67, сделано в Китае

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	Т/Т, Д/П, Л/К, Д/А, Вестерн Юнион, МонейГрам
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Пол:	Мужчина к женщине	Приколоть:	11-контактный
Текущий рейтинг:	5А	Материал:	Нейлон
Уровень защиты:	IP67	Рейтинг огнестойкости:	УЛ94-В0
Выделить:	11-контактный водонепроницаемый разъем для проводов , Водонепроницаемая вилка-розетка M19 IP67 , Водонепроницаемый разъем для платы

Разъемы для ландшафтного освещения M19 11-контактные светодиодные разъемы для электрооборудования

Основные характеристики

Система быстрого освобождения с фиксацией нажатием
Варианты с несколькими жилами: 2Pin, 3Pin, 4Pin, 5Pin для питания
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin и 2+20Pin для комбинированного питания и сигнала
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin и 18Pin для доступного сигнала
Версия для полевой сборки: варианты от провода к проводу и от провода к плате
Номинальный ток 20A для длительной работы
Поддерживается услуга сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуются

Краткое описание

Спецификация ядра: Стандартная круглая структура M19, 11-контактная конфигурация, специализируется на соединении провод-плата. Поддерживает стабильную передачу смешанных сигналов и питания, совместима с проводами 18-24AWG, подходит для промышленных применений среднего и низкого напряжения.
Водонепроницаемость IP67: Применяет интегрированную конструкцию уплотнения с высококачественными фторкаучуковыми уплотнительными кольцами, обеспечивая степень защиты IP67. Эффективно противостоит дождю, пыли, масляным пятнам и кратковременному погружению, обеспечивая надежную работу соединений провод-плата в суровых наружных или промышленных влажных условиях.
Преимущества производства и качества: Сделано в Китае со строгими стандартами контроля качества. Корпус изготовлен из высокопрочного инженерного пластика PA66, обладающего отличной ударопрочностью, устойчивостью к старению и коррозии; контакты изготовлены из высокопроводящего медного сплава, обеспечивая низкое контактное сопротивление и стабильную передачу сигнала/питания.
Сценарии применения: Широко используется в оборудовании промышленного контроля, наружных электронных дисплеях, автомобильных электронных системах, устройствах мониторинга безопасности, умных бытовых приборах и других областях, требующих водонепроницаемых и надежных соединений провод-плата.

Этот разъем модели специализируется на различных применениях питания и сигнала, простая конструкция эксплуатации в системе фиксации нажатием, требуется всего секунда для вставки, затем он зафиксируется автоматически.

В этой модели разъема конструкция совмещения питания и сигнала в одном комплекте становится все более популярной для многих устройств, что идеально решает проблему раздельного использования разъемов питания и сигнала, особенно для применений с ограниченным пространством.

Сборка кабелей доступна для многоконтактных разъемов в Ulinkcon, просто поделитесь запросом на кабель в деталях, доступна услуга по индивидуальному заказу.

Электрические параметры
NКоличество полюсов	11Pin
Номинальный ток	5 Amax.
Номинальное напряжение	300VAC макс.
Выдерживаемое напряжение	1500VAC при 60 с.

Технические параметры
Контактное сопротивление	10 мΩ макс.
Сопротивление изоляции	500 MΩ при 500VDC
Рабочая температура	-40°C ~ +105°C
Класс IP	IP67 (1 м / 30 мин) при соединении
Материал корпуса	PA66
Материал контакта/клеммы	Латунь с золотым покрытием
Материал уплотнения	Силикон

Отрасли применения

Освещение для роста растений
Применение в связи
Машины для кодирования продукции
Кодирование продукции на складе
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электроэнергетическое оборудование
Лабораторное оборудование для судебно-медицинской экспертизы и патологии
Оборудование связи
Тяжелая техника

Рабочие параметры
Номинальное напряжение	300VAC макс.
Номинальный ток	5A макс.
Минимальный наружный диаметр провода	3.0 мм ~ 6.0 мм
Максимальный наружный диаметр провода	8.0 мм ~ 10.0 мм
Макс. площадь поперечного сечения кабеля	0.5 мм² ~ 2.5 мм²

Эскиз дизайна

FAQ

1. В: Вы фабрика или торговая компания?
О: Мы фабрика. Расположена в промышленном парке Ulinkcon, район Баоань, Шэньчжэнь, Китай

2. В: Как купить вашу продукцию?
О: Вам нужно сделать следующее:
* Подтвердить номинальный ток и количество контактов
* Подтвердить стиль сборки
* Подтвердить калибр провода кабеля
* Подтвердить длину и материал кабеля.

3. В: Как я могу получить образцы?

О: Для меня большая честь предложить вам образцы, и фрахт должен быть оплачен вами. Вы можете сообщить мне свой номер курьера и ваш подробный адрес, тогда я могу отправить вам образец сразу.
