Name: M19 14-контактные низковольтные светодиодные разъемы ODM, водонепроницаемые, с защелкой для наружного применения
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Водоустойчивый соединитель СИД

M19 14-контактные низковольтные светодиодные разъемы ODM, водонепроницаемые, с защелкой для наружного применения

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	Т/Т, Д/П, Л/К, Д/А, Вестерн Юнион, МонейГрам
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Приколоть:	14-контактный	Текущий рейтинг:	5А
Материал:	Нейлон	Уровень защиты:	IP67
Рейтинг огнестойкости:	УЛ94-В0	Уплотнительный материал:	Водонепроницаемое уплотнительное кольцо
Выделить:	M19 водонепроницаемый светодиодный разъединитель , 14-контактный низковольтный разъем , уличный светодиодный разъем с защелкой

14-контактный штекерный и гнездовой разъем M19 300 В, кабельные разъемы, водонепроницаемые

Краткое описание

Этот 14-контактный водонепроницаемый разъем M19 с технологией золотого напыления и возможностью OEM-настройки представляет собой высококачественный проводной разъем для эффективных и стабильных соединений в различных устройствах. Объединяя удобство push-lock, превосходную проводимость позолоченных контактов и совместимость с M19, он обеспечивает водонепроницаемость/пыленепроницаемость/коррозионную стойкость и стабильное соединение. Подходит для промышленного управления, наружной связи, автомобильной электроники, мониторинга безопасности и т. д. Его основные преимущества заключаются в следующем:

1. Механизм Push-to-Lock: Эргономичный дизайн push-lock обеспечивает точное сопряжение/фиксацию легким нажатием и быстрое отсоединение с помощью кнопки разблокировки, инструменты не требуются. Повышает эффективность установки/обслуживания и предотвращает случайное отсоединение от вибрации/натяжения, идеально подходит для частого подключения/отключения и сценариев воздействия внешних сил.

2. 14-контактные контакты с золотым напылением: 14-контактная компоновка обеспечивает синхронную передачу многоканальных сигналов/питания. Основа из медно-никелевого сплава высокой чистоты с золотым напылением минимизирует контактное сопротивление, снижает потери/энергопотребление, повышает устойчивость к окислению/коррозии, продлевает срок службы в суровых условиях (высокая влажность, соляной туман).

3. Отличная водонепроницаемость: Встроенная герметизирующая конструкция + высококачественные прокладки обеспечивают высокую водонепроницаемость/пыленепроницаемость, блокируя влагу, пыль, масляные пятна. Обеспечивает стабильное соединение провод-плата во влажной среде (дождь на улице, влажные мастерские, сантехника), избегая коротких замыканий/прерываний сигнала.

4. Быстроразъемная конструкция: Встроенный быстроразъемный механизм позволяет выполнять ручное сопряжение/разъединение без инструментов, просто и эффективно. Четкая обратная связь от защелки подтверждает надежное соединение, предотвращая плохой контакт. Сокращает время проводки и облегчает последующее обслуживание, снижая затраты на рабочую силу/время.

Основные характеристики

Система быстрого освобождения с фиксацией
Многоядерные варианты: 2Pin, 3Pin, 4Pin, 5Pin для питания
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin и 2+20Pin для комбинированного сигнала питания
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin и 18Pin для доступного сигнала
Версия для полевой сборки: варианты «провод к проводу» и «провод к плате»
Номинальный ток 5 А для длительной работы
Поддерживается услуга сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуются

Электрические параметры
Nколичество полюсов	14Pin
Номинальный ток	5 А макс.
Номинальное напряжение	300 В переменного тока макс.
Напряжение прочности	1500 В переменного тока при 60 с.

Технические параметры
Контактное сопротивление	10 мΩ макс.
Сопротивление изоляции	500 MΩ при 500 В постоянного тока
Рабочая температура	-40°C ~ +105°C
Класс IP	IP67 (1 м / 30 мин) при сопряжении
Материал формы	PA66
Материал контакта/клеммы	Латунь с золотым покрытием
Материал уплотнения	Силикон

Рабочие параметры
Номинальное напряжение	300 В переменного тока макс.
Номинальный ток	5 А макс.
Минимальный размер провода OD	3,0 мм ~ 6,0 мм
Максимальный размер провода OD	8,0 мм ~ 10,0 мм
Макс. площадь поперечного сечения кабеля	0,5 мм² ~ 2,5 мм²

Отрасли применения

Освещение для выращивания
Применение в связи
машины для кодирования продукции
кодирование продукции на складе
струйные системы
Солнечная система
промышленное струйное оборудование
Электроэнергетическое оборудование
Лабораторное судебно-медицинское и патологическое оборудование
Оборудование связи
Тяжелая техника

Эскиз дизайна

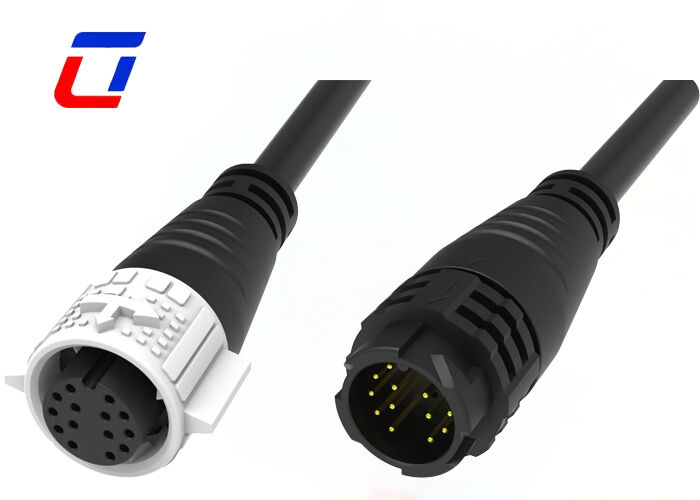

M19 14-контактные низковольтные светодиодные разъемы ODM, водонепроницаемые, с защелкой для наружного применения 1

FAQ

1. В: Вы фабрика или торговая компания?
О: Мы фабрика. Расположен в промышленном парке Ulinkcon, район Баоань, Шэньчжэнь, Китай

2. В: Как мне сделать заказ? Каков процесс?

О: Процесс заказа прост: 1) Подтвердите детали продукта и получите счет-проформу (PI); 2) Внесите предоплату в соответствии с договоренностью; 3) Мы начинаем производство и информируем вас о ходе работы; 4) Оплатите остаток перед отправкой; 5) Организуйте доставку и предоставьте информацию для отслеживания.

3. В: Как я могу получить образцы?

О: Для меня большая честь предложить вам образцы, и фрахт должен быть оплачен вами. Вы можете сообщить мне номер вашего курьера и ваш подробный адрес, тогда я могу отправить вам образец сразу.

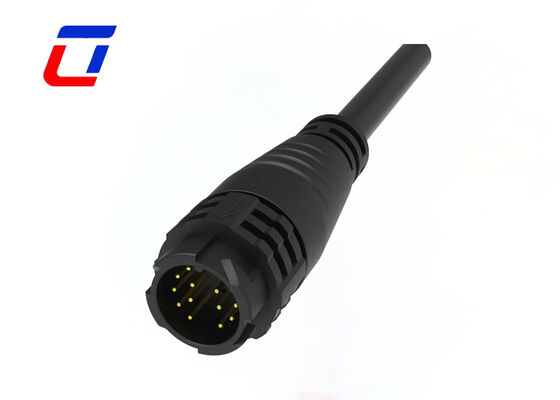

M19 14-контактные низковольтные светодиодные разъемы ODM, водонепроницаемые, с защелкой для наружного применения 2
