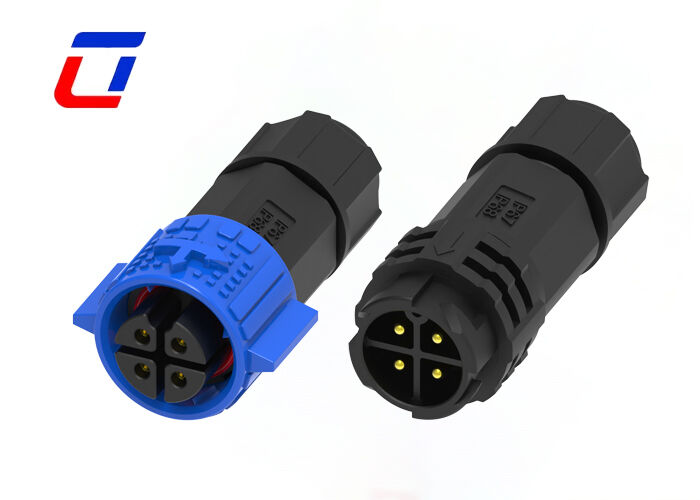

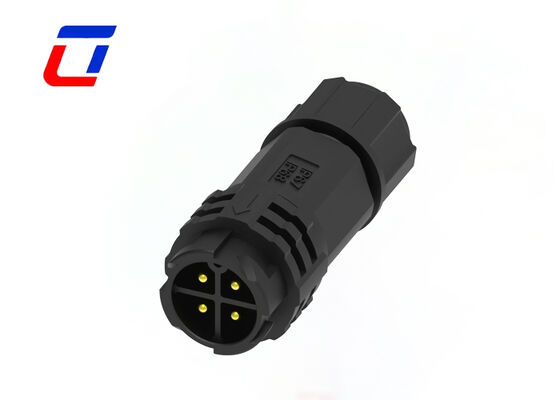

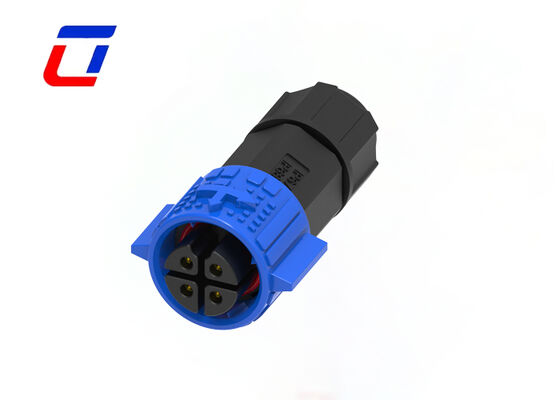

IP67 водонепроницаемый M19 4 штиф мужской на женский наружный разъединитель
Быстрое описание
Основные спецификации
Стандартная круговая конструкция M19, 4-прикольные каналы передачи питания, номинальное напряжение 300 В. Позволяет точно соединять мужчину и женщину, предназначенные для промышленных соединений питания,идеально подходит для эффективных потребностей в соединении кабелей системы среднего и низкого напряжения.
Структура и мастерство
Инженерный пластиковый корпус с высокой устойчивостью к погодным условиям; высокопроводящие латунные штифтовые ядра (прецизионная обработка).Профессиональная уплотнительная конструкция обеспечивает безопасное соединение с отличными антивибрационными и антипадающими характеристиками.
Производительность трансмиссии
Номинальное напряжение 300 В для передачи мощности среднего и низкого напряжения; конструкция с 4-мя булавами гарантирует стабильность тока.Низкое сопротивление контакта с булавками снижает потребление энергии передачи и производство тепла, обеспечивая непрерывное и надежное питание оборудования.
Области применения
Широко применяется в наружных системах распределения электроэнергии, интерфейсах питания оборудования промышленной автоматизации, новых энергетических наружных объектах,мониторинг безопасности соединений питания и других сценариев передачи энергии, требующих защиты IP67 и парирования мужчины и женщины.
Основные особенности
- Система быстрого освобождения с блокировкой
- Многоядерные опции: 2Pin,3Pin,4Pin,5Pin для питания
- 3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin и 2+20Pin для комбинированного сигнала питания
- 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin и 18Pin для доступного сигнала
- Версия сборки на поле:как опции проволоки на проволоку, так и на проволоку на доску
- Номинальный ток 15А при длительной работе
- Услуга сборки кабелей поддерживается, добро пожаловать на заказ
- OEM/ODM приветствуется
| Электрические параметры |
| Количество поляков |
4Pin |
| Нынешний рейтинг |
Максимально 15А. |
| Направление напряжения |
300VAC максимум |
| Прочность Напряжение |
1000ВАК @ 60 с. |
| Технические параметры |
| Сопротивление на контакт |
10 мΩ максимум |
| Изолирующая структура |
500 МΩ при 500 ВДС |
| Операционная температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1m / 30min) при соединении |
| Материал плесени |
PA66 |
| Контактный/конечный материал |
Медь позолоченная |
| Материал уплотнения |
Силиконы |
| Параметры работы |
| Направление напряжения |
600VAC максимум |
| Нынешний рейтинг |
15А максимум |
| Минимальный размер проволоки |
30,0 мм ~ 6,0 мм |
| Максимальный размер проволоки |
8.0 мм ~ 10.0 мм |
| Максимальная площадь поперечного сечения кабеля |
0.5 мм2~ 2,5 мм2 |
Промышленность применения
- Светильники роста
- Применение коммуникаций
- машины для кодирования продуктов
- кодирование продуктов инвентаризации
- системы распылителя чернил
- Солнечная система
- промышленное распылительное оборудование
- Электроэнергетическое оборудование
- Лабораторное судебно-патологическое оборудование
- Оборудование для связи
- Тяжелые машины
Схема проектирования
Частые вопросы
1Вопрос: Вы завод или торговая компания?
О: Мы являемся фабрикой, расположенной в промышленном парке Улинкон, район Баоан, Шэньчжэнь, Китай.
2. Q: Вы поддерживаете настройку продукта?
О: Да, настройка доступна для спецификаций, цветов, логотипов и упаковки. Пожалуйста, предоставьте ваши подробные требования, и мы приведем соответствующую цитату с подтверждением образца.
3. Q: Как купить ваши продукты?
Ответ: Вы должны сделать следующее:
- Подтвердить текущий рейтинг и количество контактов
- Подтвердить стиль сборки
- Подтвердить кабельный провод
- Подтвердите длину кабеля и материал.
