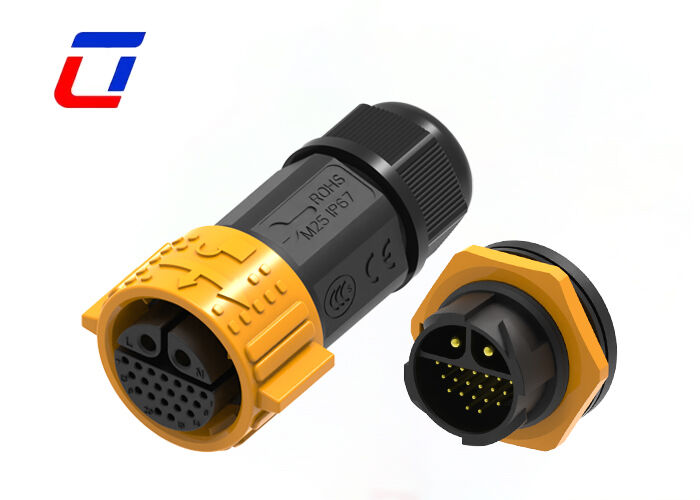

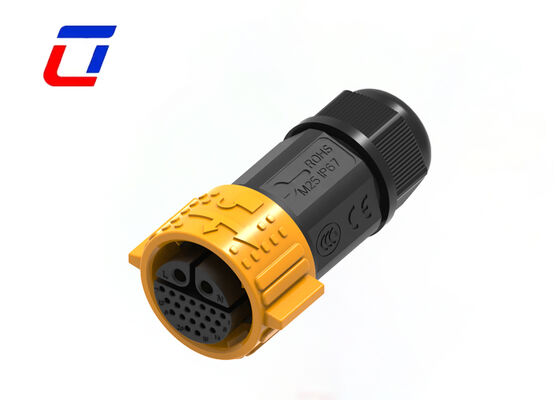

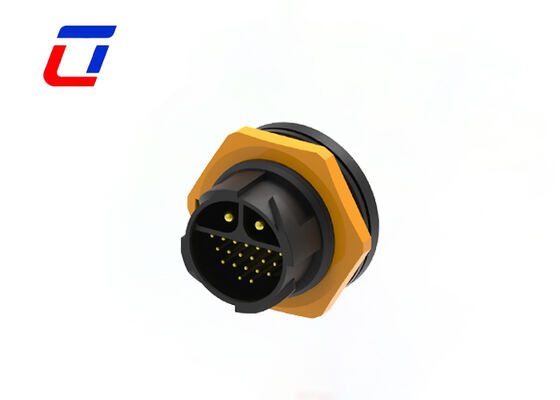

M25 2+20 Круглые разъемы Push Pull, 300 В, штекер и розетка, кабельный разъем
Обзор продукта
Многофункциональные разъемы для передачи сигналов и питания M25 2+20 Pin, водонепроницаемые, 300 Вольт, провод-плата - это многофункциональное соединительное устройство, специально разработанное для согласованной передачи сигналов и питания в промышленных условиях. Благодаря точной компоновке контактов и надежной защите, он стал предпочтительным решением для сценариев соединения провод-плата.
Продукт имеет конструкцию с 2+20 контактами, четко разделяющую область передачи питания и область передачи сигнала. 2 контакта отвечают за стабильную передачу напряжения 300 В, а 20 контактов обеспечивают передачу высокочастотных сигналов с низкими потерями. Эти два компонента работают синергетически, не мешая друг другу, идеально адаптируясь к потребностям промышленного оборудования, которому необходимо одновременно реализовать питание и управление сигналами.
Продукт оснащен стандартным интерфейсом M25, совместимым с кабелями той же спецификации, с высокой степенью соответствия соединения; его основные водонепроницаемые характеристики были строго протестированы, что позволяет эффективно противостоять проникновению пыли и эрозии от пятен воды, адаптироваться к сложным условиям работы, таким как открытый воздух, влажность и пыль, и создавать прочный защитный барьер для стабильной работы оборудования. Корпус изготовлен из инженерных материалов с отличной устойчивостью к атмосферным воздействиям, которые обладают выдающимися характеристиками антивозрастного действия, ударопрочности и устойчивости к высоким и низким температурам (от -40°C до 105°C), что позволяет легко справляться с механическими столкновениями и колебаниями температуры в промышленных условиях и значительно продлевает срок службы продукта.
Отрасли применения
- Применение в системах связи
- Кодирующие машины для продукции
- Кодирование продукции на складе
- Струйные системы
- Солнечная система
- Промышленное струйное оборудование
- Электроэнергетическое оборудование
- Лабораторное судебно-медицинское и патологическое оборудование
- Оборудование связи
- Тяжелая техника
Основные характеристики
- Версия для сборки на месте, кабель-плата
- Доступна услуга сборки кабелей
- Быстрая фиксация, быстросъемная конструкция
- Водонепроницаемость достаточна для большинства наружных применений
- Питание и сигнал в одном комплекте
- Расположение 2 контакта питания, 20 контактов сигнала
Электрические параметры
| Параметр |
Спецификация |
| Количество полюсов |
Разъем провод-плата 22 контакта |
| Номинальный ток |
15A +5A |
| Номинальное напряжение |
300 В переменного тока макс. |
| Напряжение прочности |
2500 В переменного тока при 60 с. |
Технические параметры
| Параметр |
Спецификация |
| Сопротивление контакта |
10 мОм макс. |
| Сопротивление изоляции |
500 МОм при 500 В постоянного тока |
| Рабочая температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1 м / 30 мин) |
| Материал корпуса |
PA66 |
| Материал контакта/клеммы |
Латунь с золотым покрытием |
| Материал уплотнения |
Силикон |
Рабочие параметры
| Параметр |
Спецификация |
| Номинальное напряжение |
600 В переменного тока макс. |
| Номинальный ток |
20A макс. |
| Минимальный размер провода OD |
6,5 мм ~ 10 мм |
| Максимальный размер провода OD |
10,5 мм ~ 18 мм |
| Макс. площадь поперечного сечения кабеля |
0,5 мм² ~ 6,0 мм² |
Конфигурация продукта
Размер продукта
Более подробная техническая информация
Часто задаваемые вопросы
В1: Что такое номинальное напряжение?
О1: Номинальное напряжение, также известное как рабочее напряжение, в основном зависит от используемого изоляционного материала разъема, расстояния между размерами контакта. Некоторые компоненты или устройства при напряжении ниже номинального могут не выполнять свои функции.
В2: Сколько материалов вы можете предоставить?
О2: Существуют различные материалы для разъемов и кабелей, мы обычно используем материал ПВХ/нейлон для производства разъемов, материал ПВХ/резина/силикон используется в кабелях. Конечно, мы также можем выбрать материал в соответствии с вашими требованиями.
В3: Как отследить мою посылку?
О3: После отправки товара мы вышлем вам номер отслеживания и ссылку на логистическую платформу. Вы можете отслеживать статус в режиме реального времени онлайн или связаться с нашей командой для получения обновлений.
