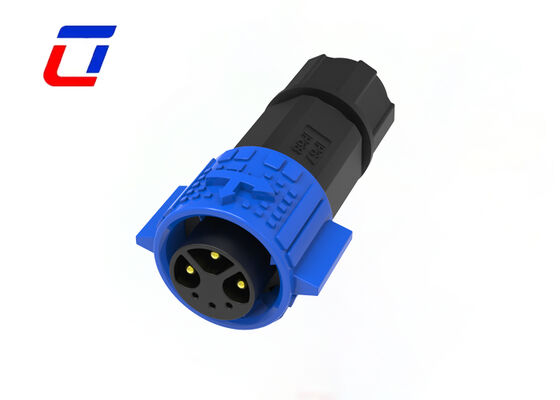

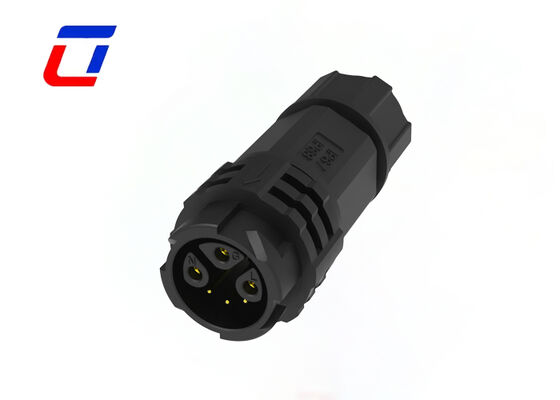

Name: M19 3 Сигнал 3 Сигнальный многоприцепный проволочный соединитель водонепроницаемый наружный штурмовой замок
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция На открытом воздухе водоустойчивый соединитель

M19 3 Сигнал 3 Сигнальный многоприцепный проволочный соединитель водонепроницаемый наружный штурмовой замок

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	6-контактный	Рейтинг водонепроницаемости:	IP67
Текущий:	15A+5A	Температурный диапазон:	-40℃~+105℃
Уровень защиты:	IP67	Тип:	Мужчина/Женщина
Выделить:	Водонепроницаемый проволочный разъем M19 , Коннектор 3 сигнала 3 , соединитель для наружной блокировки

Водонепроницаемый разъем провод-провод M19 3+3 контакта 15A+5A Быстрый разъем

Основные характеристики

Система быстрого соединения с фиксацией
Варианты с несколькими ядрами: 2Pin, 3Pin, 4Pin, 5Pin для питания
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin и 2+20Pin для комбинированного питания и сигнала
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin и 18Pin для доступного сигнала
Версия для полевой сборки: варианты как провод-провод, так и провод-плата
Номинальный ток 20A для длительной работы
Поддержка сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуется

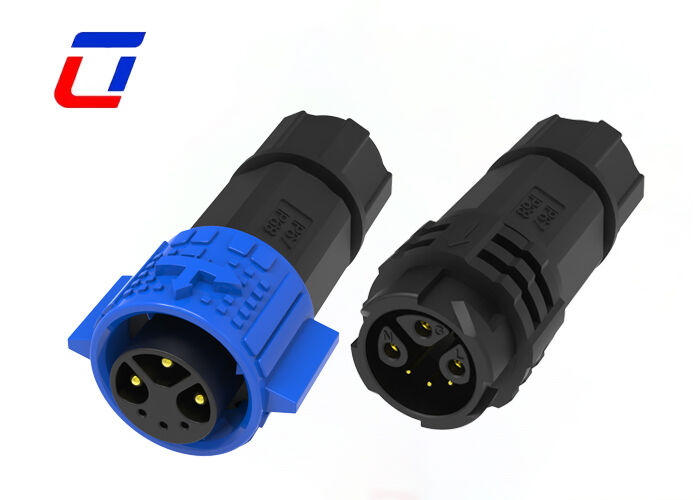

Краткие сведения о 3+3PinРазъем Штекер-Розетка

3-контактные основные силовые контакты изготовлены из крупногабаритного позолоченного медного сплава, специально разработанного для передачи высокого тока 15A и снижения потерь тепла; 3-контактные вспомогательные контакты отвечают за передачу сигнала и уменьшают помехи питания за счет независимой экранирующей конструкции, адаптируясь к интегрированным потребностям в подключении «питание + сигнал» датчиков, контроллеров и другого оборудования без дополнительных разъемов.

Оптимизируйте токопроводящую способность для нужд оборудования средней мощности. Сопротивление контактов силовых контактов составляет ≤3 мΩ, а многожильная витая конструкция повышает устойчивость к усталости, избегая деформации контактов, вызванной длительным использованием при высоком токе. Поддерживающие обжимные клеммы отжигаются при высокой температуре, что обеспечивает прочное соединение с проводами, снижая риск нагрева соединения.

Особенности типа продукта
Система разъемов	Кабель-кабель
Герметизируемый	Да
Разъем и контакт заканчиваются	Провод и кабель
Тип круглого разъема	Вилка, розетка
Тип корпуса	Пластиковый корпус
Тип продукта	Комплект разъемов
Особенности конфигурации
Количество позиций	3+3
Количество сигнальных позиций	3
Контакты предварительно загружены	Да
Электрические характеристики
Рабочее напряжение (VAC)	600 В макс.
Рабочее напряжение (VDC)	600 В макс.
Особенности корпуса
Материал корпуса	PA66
Тип изоляционного материала круглого разъема	Низкая пожароопасность термопластика
Герметичный	Да
Стиль входа	Боковой
Тип защиты окружающей среды	Эластомерное уплотнение, герметичное
Материал уплотнительного кольца	Эластомерное уплотнение, герметичное
Защита окружающей среды	Да
Особенности контакта
Номинальный ток контакта (макс.) (A) .	15A +5A
Тип контакта круглого разъема	Штырь-гнездо
Механическое крепление
Тип крепления разъема	Кабельное крепление (свободное подвешивание)
Тип выравнивания сопряжения	С ключом
Фиксация сопряжения	С
Размеры
Размер провода (AWG)	20AWG,18AWG,16AWG,14AWG,
Условия использования
Диапазон рабочих температур (°C)	-40 ~105°C
Уровень водонепроницаемости IP	IP67
Уровень пыленепроницаемости IP	6
Отраслевые стандарты
Рейтинг воспламеняемости UL	UL 94V-0

Отрасли применения

Применение в связи
машины для кодирования продукции
кодирование продукции в инвентаре
струйные системы
Солнечная система
промышленное струйное оборудование
Электроэнергетическое оборудование
Лабораторное судебно-медицинское и патологическое оборудование
Оборудование связи
Тяжелая техника

Размер производства

Более подробная техническая информация

M19 3 Сигнал 3 Сигнальный многоприцепный проволочный соединитель водонепроницаемый наружный штурмовой замок 2

FAQ

В1: Каково номинальное напряжение?

О1: Номинальное напряжение, также известное как рабочее напряжение, в основном зависит от используемого изоляционного материала разъема, расстояния между размером контакта. Некоторые компоненты или устройства при напряжении ниже номинального могут не выполнять свои функции.

В2:Кто несет ответственность за таможенное оформление? Предоставляете ли вы необходимые документы?

О2:Мы предоставим полные документы для таможенного оформления (коммерческий счет-фактура, упаковочный лист, коносамент, отчеты о сертификации). Таможенные сборы и пошлины несет покупатель (условия EXW/FOB). При необходимости мы можем помочь с подготовкой документов.

В3:Как отследить мою посылку?

О3: После отправки товара мы вышлем вам номер для отслеживания и ссылку на логистическую платформу. Вы можете отслеживать статус в режиме реального времени онлайн или связаться с нашей командой для получения обновлений.
