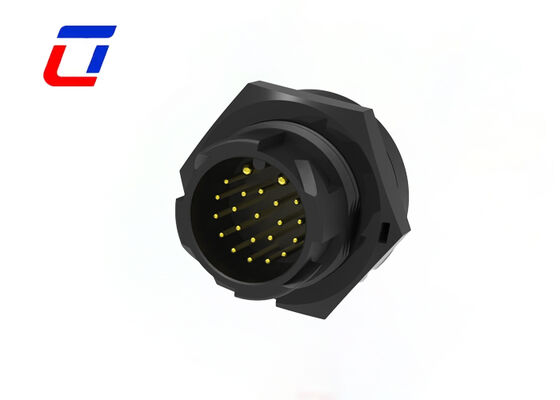

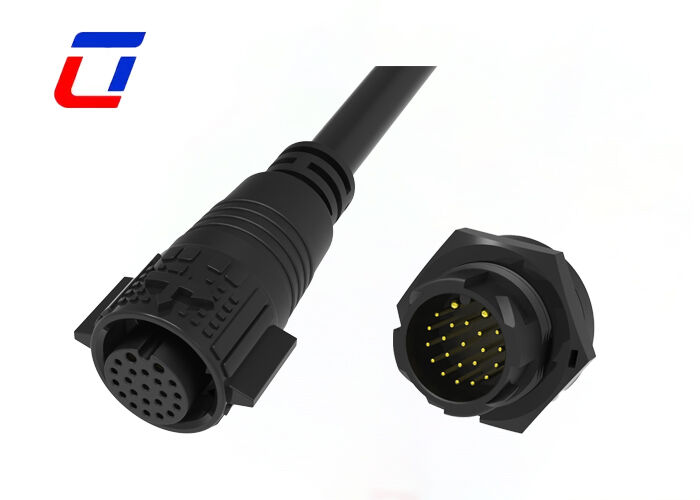

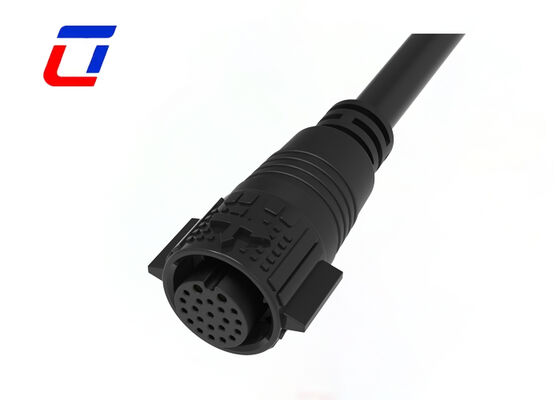

Name: M19 15A+5A водонепроницаемый разъем и разъем 2+20 Pin Multi Pin Connectors
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Price: Подлежит обсуждению USD
Availability: InStock

Главная страница Продукция Multi контактные разъемы делают водостойким

M19 15A+5A водонепроницаемый разъем и разъем 2+20 Pin Multi Pin Connectors

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1Пластиковый пакет;2- картон;3. По требованиям клиента
Время доставки:	3 ~ 6 рабочих дней
Условия оплаты:	T/T, D/P, L/C, D/A, Western Union
Поставка способности:	100000 пар Монтли

контакт

Подробное описание продукта

Материал:	PA66 и медный сплав	Номинальное напряжение:	300В
Уровень защиты:	IP67	Рейтинг огнестойкости:	УЛ94-В0
Цвет:	Белый Синий Красный Черный Желтый	Режим подключения:	Нажмите замок
Выделить:	M19 водонепроницаемая розетка , Многоприкосновный соединитель 15A+5A , Водонепроницаемый разъем 2+20 контактов

Водонепроницаемые многоконтактные разъемы M19 на 2+20 контактов для передачи данных и питания

Краткое описание

Основные характеристики и адаптация двойного тока: Принята прецизионная компоновка с 2+20 контактами для раздельного проектирования каналов передачи питания и сигналов; оснащен круглым интерфейсом стандарта M19, включая полный комплект штекерных и гнездовых компонентов, поддерживающих выходной ток 15A+5A. Канал 15A подходит для потребностей в питании высокой мощности, а канал 5A — для передачи сигналов малой мощности, удовлетворяя требования к совместной работе различных нагрузочных устройств. Обладает точным выравниванием штекерных соединений, стабильным импедансом контактов, совместим с кабелями соответствующих спецификаций и обеспечивает эффективную установку и стыковку.

Высокоуровневая водонепроницаемая защита: Обладает водонепроницаемостью и пыленепроницаемостью по стандарту IP67,采用 интегрированный герметичный корпус в сочетании с высокоэффективным водонепроницаемым резиновым кольцом. Эффективно противостоит проникновению дождя, брызг воды, песка и пыли, а также сценариям кратковременного погружения в воду, устраняя риски короткого замыкания и утечки тока при передаче двойного тока и обеспечивая стабильную и надежную работу системы соединения в сложных условиях, таких как наружные и влажные условия.

Безопасная конструкция штекерного и гнездового соединения: Принята прецизионная конструкция штекерного и гнездового соединения с защелкой, которая автоматически блокируется после вставки, обеспечивая прочное соединение, которое не ослабевает. Эффективно противостоит воздействию вибрации оборудования, внешнего вытягивания и других факторов, чтобы избежать отсоединения соединения; разблокировка удобна и не требует профессиональных инструментов, что облегчает последующее техническое обслуживание и проверку оборудования, и подходит для рабочих сценариев, требующих частого подключения и отключения.

Широкие сценарии применения: Специально разработан для сценариев с множественной нагрузкой и потребностью в двойном токе, широко используется для одновременной подачи питания и передачи сигналов в таких сценариях, как промышленное оборудование для наружного применения, вспомогательное оборудование для новой энергетики, крупная уличная техника, системы видеонаблюдения, оборудование для промышленной автоматизации и вспомогательные электрические системы для морского применения. Идеально подходит для электротехнических проектов, требующих водонепроницаемых, многоканальных соединений с различными уровнями мощности.

Применяемые отрасли

Светильники для роста растений
Применение в связи
Кодировочные машины для продукции
Инвентарное кодирование продукции
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электрооборудование
Лабораторное судебно-медицинское и патологоанатомическое оборудование
Коммуникационное оборудование
Тяжелая техника

Электрические параметры
NКоличество полюсов	Водонепроницаемый разъем 2+20pin
Номинальный ток	15A+5A
Номинальное напряжение	Макс. 300 В переменного тока
Испытательное напряжение	1500 В переменного тока при 60 с.

Технические параметры
Сопротивление контакта	Макс. 10 мОм
Изоляционная структура	500 МОм при 500 В постоянного тока
Рабочая температура	-40°C ~ +105°C
Класс IP	IP67 (1м / 30мин) при сопряжении
Материал корпуса	PA66
Материал контакта/клеммы	Позолоченная латунь
Материал уплотнения	Силикон

Рабочие параметры
Номинальное напряжение	Макс. 600 В переменного тока
Номинальный ток	Макс. 20А
Мин. наружный диаметр провода	3,0 мм ~ 6,0 мм
Макс. наружный диаметр провода	8,0 мм ~ 10,0 мм
Макс. площадь поперечного сечения кабеля	0,5 мм² ~ 2,5 мм²

Эскиз конструкции
