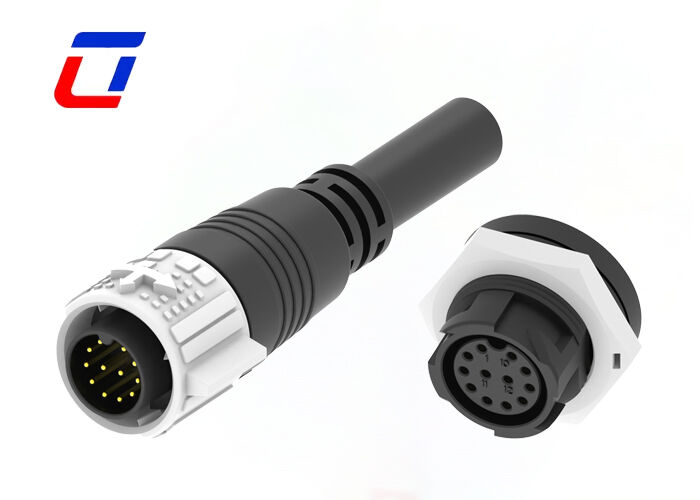

Водонепроницаемая розетка и розетка 12 пин IP67 M19 Круговые разъемы
Быстрое описание
Эта модель соединителей специализируется на различных энергетических приложениях, простой дизайн работы в системе блокировки толчка, просто нужно секунду, чтобы вставить, затем он будет блокироваться автоматически.
В этой модели соединителя, Power & Singal вместе в одном наборе дизайн становится все более и более популярным для многих устройств, которые решают соединитель питания и сигнала разделены с использованием идеально,специально для применения с ограниченным пространством.
Собрание кабеля доступно для мультиплинных соединителей поддерживается в Ulinkcon, просто пожалуйста, поделитесь запросом кабеля в деталях, доступно пользовательское обслуживание.

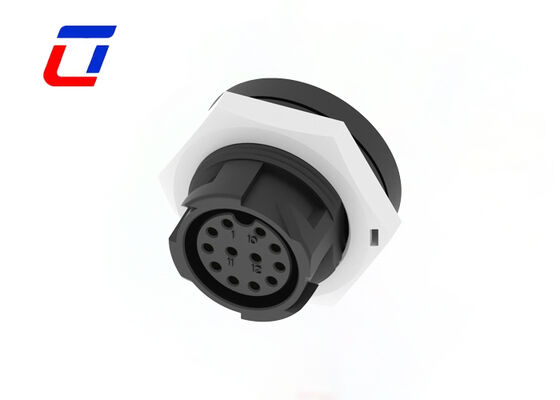

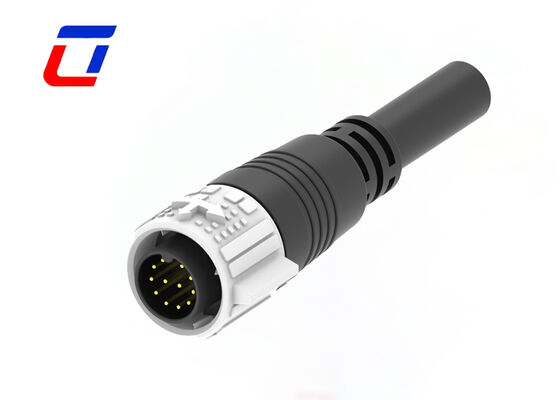

Основные спецификации и дизайн адаптации: Обладает конфигурацией с 12-пинной точкой, оптимизированной для передачи сигнала и мощности в условиях низкого тока,обеспечение стабильного питания и целостности сигнала для оборудования с низким потреблением энергии; использует стандартный круговой интерфейс M19, служащий в качестве мужской розетки, которая точно вписывается в 12Pin розетки с точным выровнением вставки, низкий контактный импеданс,совместима с кабельными спецификациями различных низкоточных оборудований, что позволяет эффективную и плавную установку и стыковку.
IP67 водонепроницаемая защита: оборудован водонепроницаемыми и пылезащитными характеристиками IP67, использует двойную защитную конструкцию интегрированного герметичного корпуса и водонепроницаемого резинового кольца высокой производительности.Он может эффективно противостоять дождю, вспышки воды и пыли, и даже нормально работают в краткосрочных сценариях погружения в воду,полностью устранять риск короткого замыкания в сценариях передачи низкого тока и обеспечивать стабильную работу оборудования в сложных условиях.
Эксклюзивная адаптация низкого тока: точно соответствует требованиям низкого тока передачи, и схема дизайн оптимизирует низкие потери энергопотребления,подходящий для питания и передачи сигнала различного маломощного электронного оборудования; штифты принимают точную конструкцию проводности, эффективно избегая плохого контакта в сценариях низкого тока и повышая надежность передачи.
Высокая надежность материала и изготовления: корпус изготавливается из высокоизоляционного инженерного пластика с отличной коррозионной и ударной стойкостью, обеспечивая при этом безопасность электрической изоляции;штифты покрыты оловами для антиоксидационной обработки, уменьшая сопротивление при контакте, улучшая стабильность проводника и срок службы и адаптируясь к долгосрочным потребностям стабильной работы низкоточного оборудования.
Широкие сценарии применения: специально разработан для оборудования с низким током, широко используется в сценариях подключения, таких как небольшие датчики, портативное электронное оборудование, наружное оборудование для мониторинга низкой мощности,Компоненты малоэнергетического питания для умного домаОн особенно подходит для подключения оборудования с низким током в наружной или влажной среде, требующей водонепроницаемой защиты.
Особенности безопасности и удобства: Соответствует стандартам электробезопасности низкого напряжения и низкого тока, с отличными характеристиками изоляции, эффективно предотвращая риск утечки электричества и удара током;использует дурацко-устойчивую конструкцию подключения, чтобы избежать повреждения оборудования или соединителя, вызванного обратным вставкой; мужская розетка имеет компактную конструкцию, легкую для установки в узких помещениях, и надежно запирается после подключения, устойчива к легким вибрациям, обеспечивая стабильность подключения.
Основные особенности
- Система быстрого освобождения с блокировкой
- Многоядерные опции: 2Pin,3Pin,4Pin,5Pin для питания
- 3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin и 2+20Pin для комбинированного сигнала питания
- 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin и 18Pin для доступного сигнала
- Версия сборки на поле:как опции проволоки на проволоку, так и на проволоку на доску
- Номинальный ток 5А при длительной работе
- Услуга сборки кабелей поддерживается, добро пожаловать на заказ
- OEM/ODM приветствуется
| Электрические параметры |
| NУмбер поляков |
12 штифтов |
| Нынешний рейтинг |
5А максимум. |
| Направление напряжения |
300VAC максимум |
| Прочность Напряжение |
1500VAC @ 60 с. |
| Технические параметры |
| Сопротивление на контакт |
10 мΩ максимум |
| Изолирующая структура |
500 МΩ при 500 ВДС |
| Операционная температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1m / 30min) при соединении |
| Материал плесени |
PA66 |
| Контактный/конечный материал |
Медь позолоченная |
| Материал уплотнения |
Силиконы |
Промышленность применения
- Светильники роста
- Применение коммуникаций
- машины для кодирования продуктов
- кодирование продуктов инвентаризации
- системы распылителя чернил
- Солнечная система
- промышленное распылительное оборудование
- Электроэнергетическое оборудование
- Лабораторное судебно-патологическое оборудование
- Оборудование для связи
- Тяжелые машины
| Параметры работы |
| Направление напряжения |
300VAC максимум |
| Нынешний рейтинг |
5А максимум |
| Минимальный размер проволоки |
30,0 мм ~ 6,0 мм |
| Максимальный размер проволоки |
8.0 мм ~ 10.0 мм |
| Максимальная площадь поперечного сечения кабеля |
0.5 мм2~ 2,5 мм2 |
Схема проектирования
