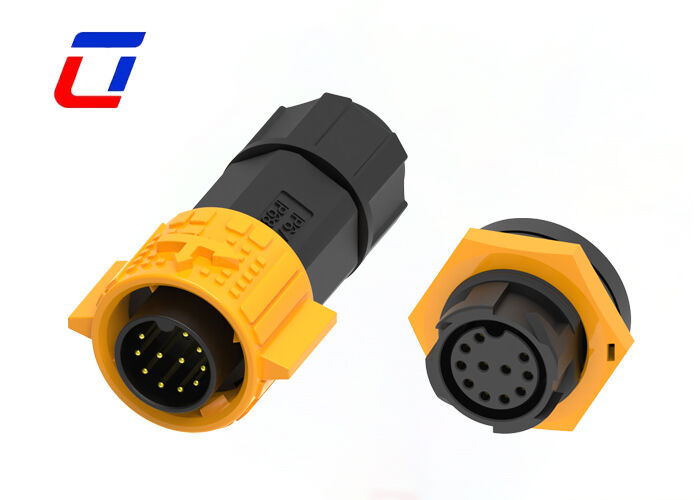

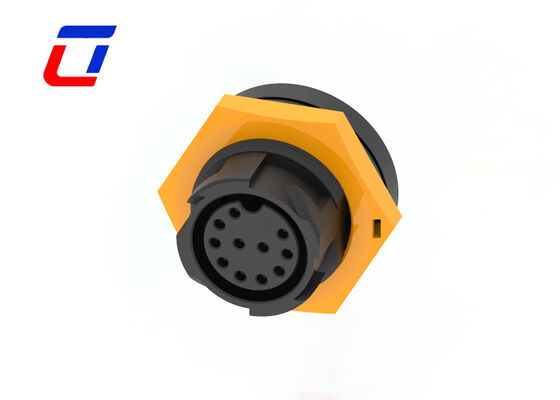

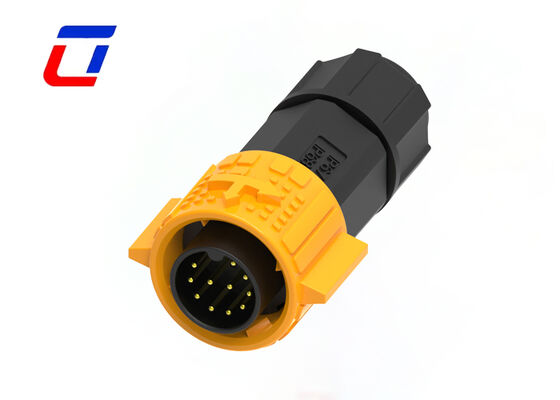

Разъем M19 с 11 контактами, степень защиты IP67, для монтажа на панель, с системой быстрого отсоединения Push-Pull, для передачи данных
Разъемы M19 с 11 контактами для передачи данных, для монтажа на плату
Основные характеристики
Система быстрого отсоединения Push-lock
Многожильные варианты: 2 контакта, 3 контакта, 4 контакта, 5 контактов для питания
3+2 контакта, 3+3 контакта, 3+4 контакта, 3+5 контактов, 3+9 контактов и 2+20 контактов для комбинированного питания и сигналов
6 контактов, 7 контактов, 8 контактов, 9 контактов, 10 контактов, 11 контактов, 12 контактов, 14 контактов, 16 контактов и 18 контактов для сигналов
Версия для сборки на месте: варианты для соединения провод-провод и провод-плата
Номинальный ток 5А при длительной работе
Поддерживается услуга сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуются
Основные технические параметры
Оснащен 11-контактной конструкцией, которая точно соответствует требованиям передачи данных, обеспечивая стабильность и целостность передачи сигнала; использует круговой интерфейс M19, соответствующий промышленным стандартным размерам, подходит для монтажа на панель. Имеет точное позиционирование при подключении, высокую совместимость с кабелями и интерфейсами оборудования соответствующих спецификаций, что обеспечивает эффективную и удобную установку.
Профессиональная водонепроницаемая защита
Оснащен высокоуровневой водо- и пыленепроницаемостью IP67, корпус имеет полностью герметичную конструкцию. Он может эффективно противостоять воздействию суровых промышленных сред, таких как дождевая вода, влага, пыль и масляные пятна, обеспечивая бесперебойную передачу данных в сложных условиях работы, обеспечивая надежную защиту для стабильной работы оборудования и продлевая срок службы изделия.
Промышленные адаптивные функции
Специально разработан для передачи данных в промышленных сценариях, совместим с обычным диапазоном напряжения промышленного оборудования и имеет стабильную токовую нагрузочную способность. Он может безопасно и надежно осуществлять высокоскоростную передачу данных и вспомогательного питания между промышленным оборудованием, соответствовать строгим эксплуатационным требованиям промышленного оборудования и широко совместим с различным оборудованием промышленного управления и сбора данных.
Высококачественные материалы и мастерство изготовления
Корпус изготовлен из высокопрочного инженерного пластика промышленного класса, который обладает отличной износостойкостью, ударопрочностью и коррозионной стойкостью, адаптируясь к сложным промышленным средам; контакты используют технологию прецизионного золотого покрытия, которая эффективно снижает контактное сопротивление, улучшает электропроводность, устойчивость к окислению и старению, обеспечивая стабильные и долговечные соединения.
Широкие сценарии применения
Подходит для соединений передачи данных в промышленных сценариях, таких как промышленное управление автоматизацией, оборудование для интеллектуального производства, системы сбора данных, промышленные датчики, наружное оборудование для обнаружения и базовые станции связи. Особенно подходит для суровых промышленных сред и сценариев наружной передачи данных, требующих монтажа на панель, водо- и пыленепроницаемых функций.
Удобное соединение Push-Pull
Использует удобную конструкцию соединения Push-Pull, которая обеспечивает плавное и легкое подключение и отключение, с надежным соединением и фиксацией, не подверженным падению из-за вибрации и столкновений; в сочетании со структурой монтажа на панель обеспечивает точное позиционирование при установке и удобство разборки и обслуживания, значительно повышая эффективность установки и эксплуатации в промышленных сценариях.
Электрические параметры
| Количество полюсов | 11 контактов |
| Номинальный ток | Макс. 5А |
| Номинальное напряжение | Макс. 300В переменного тока |
| Испытательное напряжение | 1500В переменного тока при 60 сек. |
Технические параметры
| Сопротивление контактов | Макс. 10 мОм |
| Изоляционная структура | 500 МОм при 500В постоянного тока |
| Рабочая температура | -40°C ~ +105°C |
| Класс IP | IP67 (1м / 30мин) в соединенном состоянии |
| Материал корпуса | PA66 |
| Материал контактов/клемм | Латунь с золотым покрытием |
| Материал уплотнения | Силикон |
Отрасли применения
Лампы для выращивания
Применение в связи
Кодировочные машины для продукции
Инвентарное кодирование продукции
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электрооборудование
Лабораторное криминалистическое и патологическое оборудование
Коммуникационное оборудование
Тяжелая техника
Рабочие параметры
| Номинальное напряжение | Макс. 300В переменного тока |
| Номинальный ток | Макс. 5А |
| Мин. наружный диаметр провода | 3.0мм ~ 6.0мм |
| Макс. наружный диаметр провода | 8.0мм ~ 10.0мм |
| Макс. площадь поперечного сечения кабеля | 0.5мм² ~ 2.5мм² |
Эскиз конструкции
Часто задаваемые вопросы
Как вы гарантируете качество продукции?
Мы осуществляем строгий контроль качества на протяжении всего производственного процесса: проверка сырья, внутрипроизводственное тестирование и окончательная выборочная проверка. На все продукты предоставляется 12-месячная гарантия от производственных дефектов.
Как купить вашу продукцию?
Вам нужно сделать следующее:
Подтвердите номинальный ток и количество контактов
Подтвердите стиль сборки
Подтвердите калибр провода кабеля
Подтвердите длину и материал кабеля
Как я могу получить образцы?
Для меня большая честь предложить вам образцы, а стоимость доставки должна быть оплачена вами. Вы можете сообщить мне номер вашего курьера и ваш подробный адрес, тогда я смогу немедленно отправить вам образец.
Как отследить мою посылку?
После отправки товара мы вышлем вам номер отслеживания и ссылку на логистическую платформу. Вы можете отслеживать статус в режиме реального времени онлайн или связаться с нашей командой для получения обновлений.
