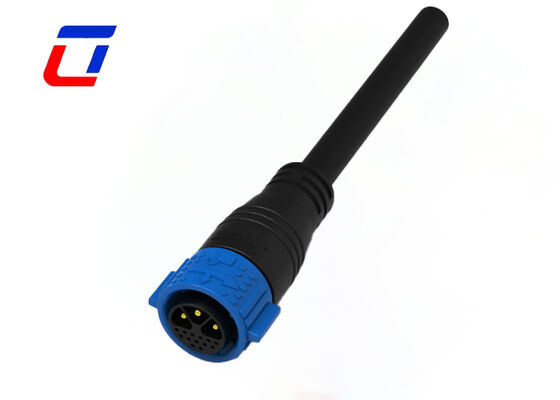

Name: Круговое соединение M25 16 Pin ODM 3 Power 13 Signal водонепроницаемое соединение
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Главная страница Продукция Водоустойчивое гнездо штепсельной вилки

Круговое соединение M25 16 Pin ODM 3 Power 13 Signal водонепроницаемое соединение

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs
Номер модели:	M25

Оплата и доставка Условия:

Количество мин заказа:	переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	Коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	3+13ПИН	Текущий:	15A+5A
Рейтинг водонепроницаемости:	IP67	Температурный диапазон:	-40℃~+105℃
Связь:	Провод к плате	Рейтинг огнестойкости:	УЛ94-В0
Выделить:	M25 водонепроницаемый круговой разъем , 16-прикосновный коннектор для установки на панели , ODM водонепроницаемая розетка

Водонепроницаемая розетка с 3+13 контактами M25, разъем для передачи данных и питания IP67, быстрая фиксация

Основные характеристики

Система быстрого освобождения с фиксацией
Многоядерные варианты: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin и 2+20Pin
Версия для полевой сборки: варианты от провода к проводу и от провода к плате
Номинальный ток 20A для длительной работы
Поддержка услуги сборки кабелей, добро пожаловать на заказ
OEM/ODM приветствуются

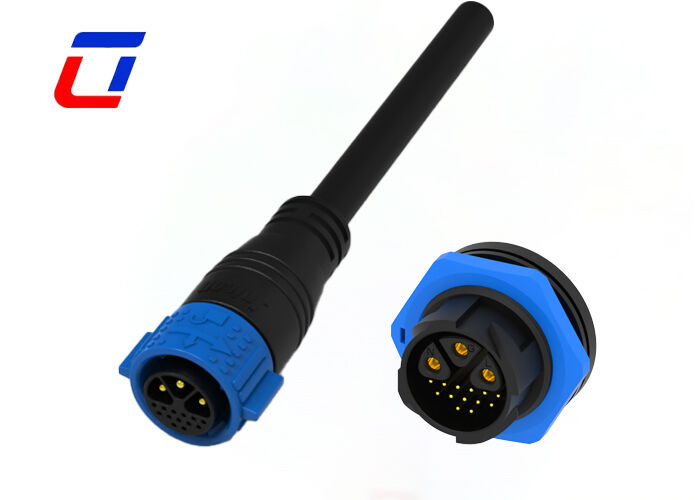

Краткие сведения о 16-контактном разъемеРазъем Штекер-розетка

16-контактные спецификации с разделенными 3+13 контактами: Применяет разделенную конструкцию с 16 контактами (3-контактное питание + 13-контактный сигнал). 13-контактный сигнальный канал может удовлетворить потребности одновременной передачи нескольких групп точных сигналов, а 3-контактный канал питания подходит для сценариев питания промышленного класса, избегая перекрестных помех между питанием и сигналами от структуры. Он соответствует стандарту интерфейса M25, имеет круглую структуру разъема и совместим с режимом крепления на панели. Контакты точно выровнены для обеспечения стабильности соединения после установки.

Преимущества профессиональной водонепроницаемости и круглой структуры: Оснащен высокостандартной водонепроницаемой уплотнительной конструкцией, круглая оболочка сочетается с пользовательским водонепроницаемым резиновым кольцом, которое может эффективно противостоять эрозии от дождевой воды, песка, масляных пятен и влажной среды, что делает его подходящим для наружного оборудования или пыльных промышленных сценариев. Круглая структура не только облегчает сверление отверстий в панели и установку, но также обладает более высокой ударопрочностью и устойчивостью к кручению, что позволяет адаптироваться к небольшим вибрациям во время длительной работы оборудования и снижает риск сбоев в соединении.

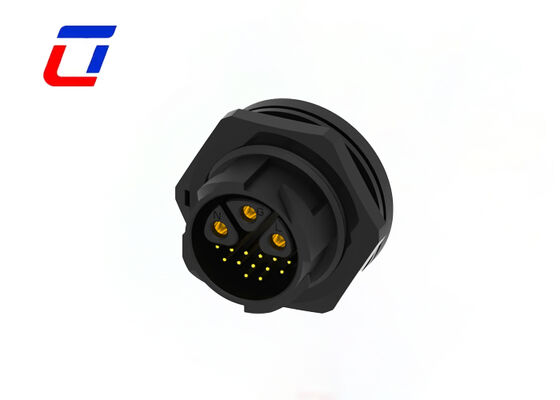

Эксклюзивный адаптивный дизайн для крепления на панели: Разработанный специально для крепления на панели, он оснащен стандартизированными монтажными пряжками и фиксированными отверстиями, что обеспечивает удобную и эффективную установку, которую можно быстро интегрировать в панели различного промышленного оборудования. После установки он плотно прилегает к панели без зазоров, что не только обеспечивает прочность соединения, но и улучшает общую эстетику оборудования, адаптируясь к потребностям интегрированного дизайна промышленного оборудования.

Возможность настройки ODM: Поддерживает услуги настройки ODM, которые могут корректировать детали продукта в соответствии с конкретными потребностями клиентов, включая, помимо прочего, методы блокировки интерфейса, материалы клемм, повышение класса водонепроницаемости и настройку цвета корпуса. Процесс настройки строго соответствует промышленным стандартам качества, чтобы гарантировать, что настроенные продукты соответствуют индивидуальным потребностям клиентов в различных отраслях с точки зрения производительности и совместимости.

Отрасли применения

Применение в связи
Машины для кодирования продукции
Кодирование складской продукции
Системы струйной печати
Солнечная система
Оборудование для промышленной струйной печати
Электрооборудование
Лабораторное судебно-медицинское и патологическое оборудование
Оборудование связи
Тяжелая техника

Особенности типа продукта
Система разъемов	От кабеля к плате
Герметичный	Да
Разъем и контакты подключаются к	Провод и кабель
Тип круглого разъема	Штекер, розетка
Тип корпуса	Пластиковый корпус
Тип продукта	Комплект разъемов
Особенности конфигурации
Количество позиций	3+13
Количество сигнальных позиций	13
Контакты предварительно загружены	Да
Электрические характеристики
Рабочее напряжение (VAC)	Макс. 300 В
Рабочее напряжение (VDC)	Макс. 300 В
Особенности корпуса
Материал корпуса	PA66
Тип изоляционного материала круглого разъема	Низкая пожароопасность термопластика
Герметичный	Да
Стиль входа	Боковой
Тип защиты окружающей среды	Эластомерное уплотнение, герметичное
Материал уплотнительного кольца	Эластомерное уплотнение, герметичное
Защита окружающей среды	Да
Особенности контактов
Номинальный ток контакта (макс.) (A) .	Макс. 15 А
Тип контакта круглого разъема	Штырь-гнездо
Механическое крепление
Тип крепления разъема	Кабельное крепление (свободно висящее)
Тип выравнивания при соединении	Ключевой
Фиксация при соединении	С
Размеры
Размер провода (AWG)	20AWG, 18AWG, 16AWG,14AWG,
Условия использования
Диапазон рабочих температур (°C)	-40 ~105°C
Уровень водонепроницаемости IP	IP67
Уровень пыленепроницаемости IP	6
Отраслевые стандарты
Рейтинг воспламеняемости UL	UL 94V-0

Более подробная техническая информация

Круговое соединение M25 16 Pin ODM 3 Power 13 Signal водонепроницаемое соединение 0

FAQ

В1: Каково номинальное напряжение?

A1: Номинальное напряжение, также известное как рабочее напряжение, в основном зависит от используемого изоляционного материала разъема, расстояния между размером контакта. Некоторые компоненты или устройства при напряжении ниже номинального могут не выполнять свои функции.

В2: Кто несет ответственность за таможенное оформление? Предоставляете ли вы необходимые документы?

A2:Мы предоставим полные документы для таможенного оформления (коммерческий счет-фактура, упаковочный лист, коносамент, отчеты о сертификации). Таможенные сборы и пошлины несет покупатель (условия EXW/FOB). При необходимости мы можем помочь с подготовкой документов.

В3: Как отследить мою посылку?

A3: После отправки товара мы вышлем вам номер отслеживания и ссылку на логистическую платформу. Вы можете отслеживать статус в режиме реального времени онлайн или связаться с нашей командой для получения обновлений.

Круговое соединение M25 16 Pin ODM 3 Power 13 Signal водонепроницаемое соединение 1
