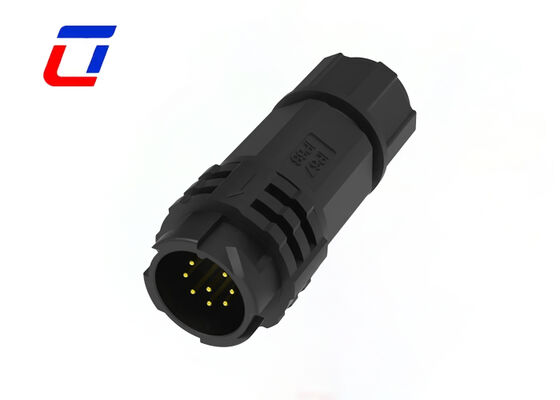

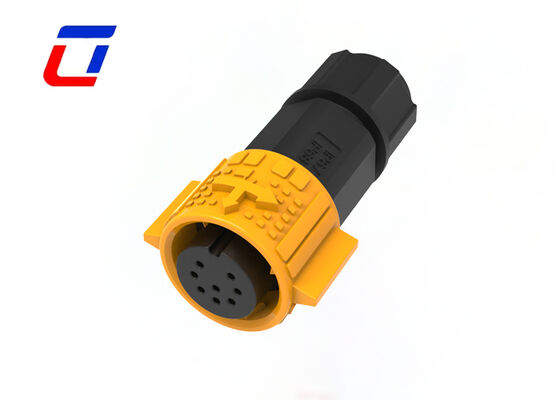

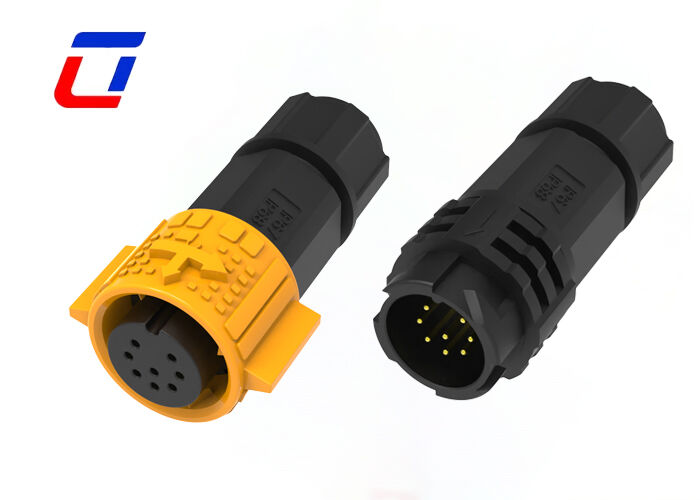

8-контактный круглый разъем M19, штекерный и гнездовой, водонепроницаемые разъемы для проводов
Краткое описание
Разработанный специально для сценариев передачи данных на открытом воздухе, этот 8-контактный разъем данных M19 имеет совместимость с напряжением 300 В, защиту IP67 и быстроразъемную конструкцию в качестве основных преимуществ. Расширенная 8-контактная компоновка поддерживает многоканальную синхронную передачу данных, а соединение кабеля штекер-гнездо сочетается с конструкцией быстрого отсоединения одним щелчком для эффективной установки и обслуживания. Высокопрочный пластиковый корпус лучше противостоит эрозии в сложных условиях окружающей среды.
Производительность адаптируется к потребностям в высоковольтных данных на открытом воздухе: позолоченные медные контакты оптимизируют характеристики контакта и снижают потери сигнала; номинальное напряжение 300 В выходит за пределы обычного низкого напряжения, адаптируясь к большему количеству промышленных сценариев на открытом воздухе; пыле- и водонепроницаемость IP67 выдерживает дождь, брызги и попадание песка; конструкция защиты от электромагнитных помех эффективно изолирует электромагнитное излучение на открытом воздухе для обеспечения стабильной передачи данных.
Быстроразъемная конструкция сочетает в себе удобство и надежность: размер M19 сочетается с защелкивающейся быстроразъемной конструкцией, позволяющей подключать и отключать за 1 секунду без инструментов, а безошибочное выравнивание предотвращает неправильную вставку; пластиковый корпус устойчив к температурам от -40℃ до 105℃, обладает ударопрочностью и антивозрастными свойствами; хвостовик совместим с проводами 0,5-1,5 мм², объединяя герметизацию и фиксацию для адаптации к сценариям протяжки кабелей на открытом воздухе.
Широко используется в системах промышленного управления на открытом воздухе, высоковольтных системах освещения, приборах для наружного тестирования, интеллектуальном муниципальном оборудовании и других сценариях. Сочетание адаптивности к напряжению 300 В и быстроразъемной конструкции делает подключение данных на открытом воздухе безопасным и эффективным и позволяет стабильно передавать данные в суровых погодных условиях.
Основные характеристики
- Система быстрого освобождения с фиксацией
- Многоядерные варианты: 2Pin, 3Pin, 4Pin, 5Pin для питания
- 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin и 2+20Pin для комбинированного сигнала питания
- 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin и 18Pin для доступного сигнала
- Версия для полевой сборки: варианты «провод к проводу» и «провод к плате»
- Номинальный ток 10 А для длительной работы
- Поддерживается услуга сборки кабелей, добро пожаловать на заказ
- OEM/ODM приветствуются
Отрасли применения
- Освещение для выращивания
- Применение в связи
- Машины для кодирования продукции
- Кодирование продукции на складе
- Струйные системы
- Солнечная система
- Промышленное струйное оборудование
- Электрооборудование
- Лабораторное судебно-медицинское и патологическое оборудование
- Оборудование связи
- Тяжелая техника
| Электрические параметры |
| Nколичество полюсов |
8Pin |
| Номинальный ток |
10A макс. |
| Номинальное напряжение |
300 В переменного тока макс. |
| Напряжение прочности |
1000 В переменного тока при 60 с. |
| Технические параметры |
| Сопротивление контакта |
10 мΩ макс. |
| Структура изоляции |
500 MΩ при 500 В постоянного тока |
| Рабочая температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1 м / 30 мин) при соединении |
| Материал формы |
PA66 |
| Материал контакта/клеммы |
Латунь с золотым покрытием |
| Материал уплотнения |
Силикон |
| Рабочие параметры |
| Номинальное напряжение |
300 В переменного тока макс. |
| Номинальный ток |
5A макс. |
| Минимальный наружный диаметр провода |
3,0 мм ~ 6,0 мм |
| Максимальный наружный диаметр провода |
8,0 мм ~ 10,0 мм |
| Макс. площадь поперечного сечения кабеля |
0,5 мм2 ~ 1,5 мм2 |
Эскиз дизайна
FAQ
1. В: Какие способы оплаты вы принимаете?
A: Мы поддерживаем основные международные способы оплаты: T/T (телеграфный перевод), L/C (аккредитив), PayPal и West Union. Для крупных заказов нашим стандартным условием является предоплата 30% + остаток 70% перед отправкой.
2. В: Принимаете ли вы другие валюты, кроме долларов США?
A: Наша валюта по умолчанию — доллары США, но мы также можем принимать евро, фунты стерлингов или другие основные валюты. Пожалуйста, подтвердите обменный курс с нашей командой продаж при размещении заказа.
3. В: Как я могу получить образцы?
A: Для меня большая честь предложить вам образцы, и фрахт должен быть оплачен вами. Вы можете сообщить мне свой номер курьера и свой подробный адрес, тогда я могу отправить вам образец сразу.
4. В: Как мне сделать заказ? Каков процесс?
A: Процесс заказа прост: 1) Подтвердите детали продукта и получите счет-проформу (PI); 2) Внесите предоплату в соответствии с договоренностью; 3) Мы начинаем производство и информируем вас о ходе выполнения; 4) Оплатите остаток перед отправкой; 5) Организуйте доставку и предоставьте информацию для отслеживания.
