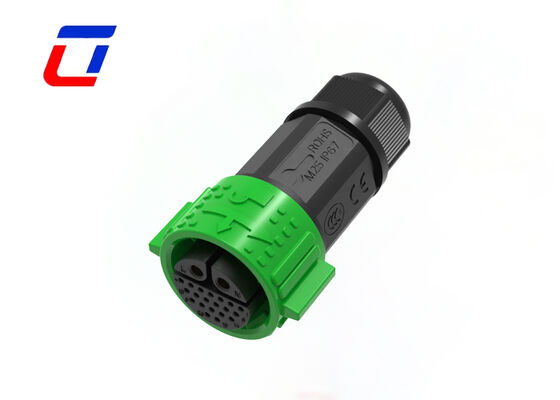

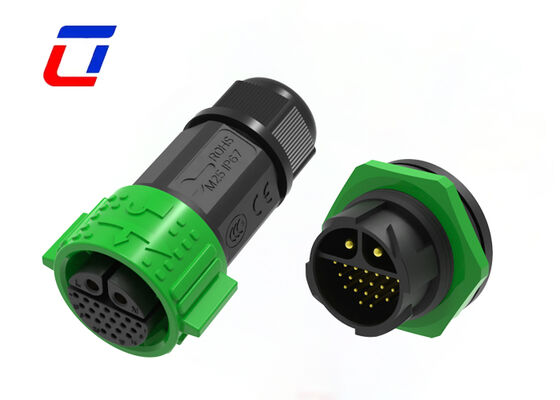

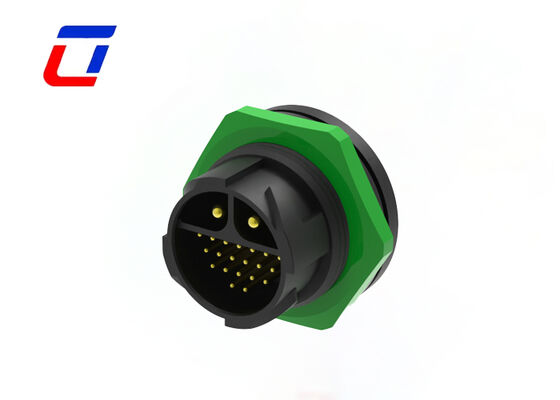

Сигнал и питание многоконнекторы M25 2 + 20 штиф водонепроницаемый 300 вольт провода к борту
Быстрые подробности многоприцебного соединителя водонепроницаемый
M25 2+20 Pin Waterproof Signal & Power Multi-Connector (300V Wire-to-Board Type) is an integrated wire-to-board connection system tailored for the composite needs of "streamlined power supply + ultra-multi-channel data" in industrial scenarios.
В качестве основной конструкции он точно сочетается с оборудованием для интеллектуальной сортировки на открытом воздухе.крупномасштабные станции экологического мониторинга, промышленные робототехнические конечные эффекторы и новые энергетические системы управления аккумуляторами (BMS),полностью решить проблемы переполненных интерфейсов и низкой терпимости к неисправностям проводки, вызванные традиционным "многосоединительным сплайсингом".
Принимая стандартную круговую структуру M25, 2-конечная основная энергетическая схема и 20-конечная схема передачи данных физически изолированы независимыми изоляционными камерами с номинальным напряжением 300 В.Конец провода и конец доски реализовать без инструмента стыковки через структуру быстрого блокировки, который может одновременно обеспечить стабильное питание и сверхмногоканальный сбор данных в влажной, пыльной и вибрирующей окружающей среде.
Эта модель соединителей специализируется на различных сигналах мощности комбинированных приложений, простой дизайн операции в системе блокировки толчка, просто нужно секунду, чтобы вставить, затем он будет блокировать автоматически.
Power & Singal вместе в одном наборе дизайн становится все более и более популярным для многих устройств, которые решают питание и сигнал разъединитель отдельно используя идеально,специально для применения с ограниченным пространством.
Работа по сборке кабелей для мульти-пиновых соединителей поддерживается в Ulinkcon, просто пожалуйста, поделитесь запросом кабеля в деталях, доступно пользовательское обслуживание.
Промышленность применения
- Применение коммуникаций
- машины для кодирования продуктов
- кодирование продуктов инвентаризации
- системы распылителя чернил
- Солнечная система
- промышленное распылительное оборудование
- Электроэнергетическое оборудование
- Лабораторное судебно-патологическое оборудование
- Оборудование для связи
- Тяжелые машины
Основные особенности
- Версия сборки на поле кабеля к борту
- Услуга по сборке кабелей доступна
- Структура быстрой блокировки и быстрого освобождения
- Достаточно водонепроницаемая для большинства наружных применений
- Сигнал питания в одном наборе
- Сигнальная схема с мощностью 2 пин 20 пин
| Электрические параметры |
| NУмбер поляков |
22 штифтовая проволока к разъединителю платы |
| Нынешний рейтинг |
20А +5А |
| Направление напряжения |
300VAC максимум |
| Прочность Напряжение |
2500ВАК @ 60 с. |
| Технические параметры |
| Сопротивление на контакт |
10 мΩ максимум |
| Изолирующая структура |
500 МΩ при 500 ВДС |
| Операционная температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1 м / 30 мин) |
| Материал плесени |
PA66 |
| Контактный/конечный материал |
Медь позолоченная |
| Материал уплотнения |
Силиконы |
| Параметры работы |
| Направление напряжения |
600VAC максимум |
| Нынешний рейтинг |
40А максимум |
| Минимальный размер проволоки |
6.5 мм ~ 10 мм |
| Максимальный размер проволоки |
10.5 мм ~ 18 мм |
| Максимальная площадь поперечного сечения кабеля |
0.5 мм2~ 6,0 мм2 |
Конфигурация продукта
Размер продукта
Более подробная информация
Частые вопросы
Вопрос 1: Что такое номинальное напряжение?
A1:Номинальное напряжение, также известное как рабочее напряжение, которое в основном зависит от используемого изоляционного материала соединителя, расстояния между размерами контакта.Некоторые из компонентов или устройств с номинальным напряжением менее номинального напряжения могут не выполнять свои функции..
Вопрос 2:Как я делаю заказ?
А2:Процесс заказа прост: 1) подтвердите детали продукта и получите проформный счет (PI); 2) оплатите аванс по согласованию; 3) мы начнем производство и сообщим вам о ходе;4) Оплатите остаток перед отправкой5) Организуйте доставку и предоставьте информацию о отслеживании.
Вопрос 3:Как отследить мою партию?
А3: Как только товар будет отправлен, мы отправим вам номер отслеживания и ссылку на логистическую платформу.
