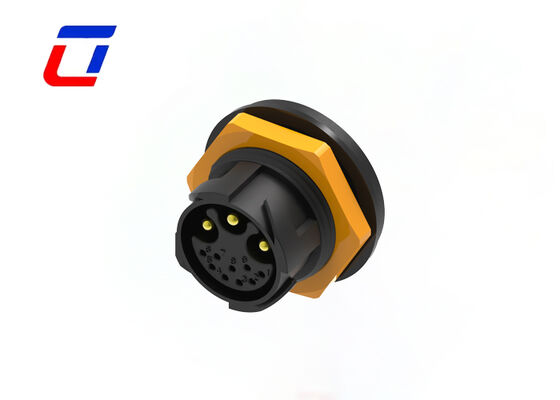

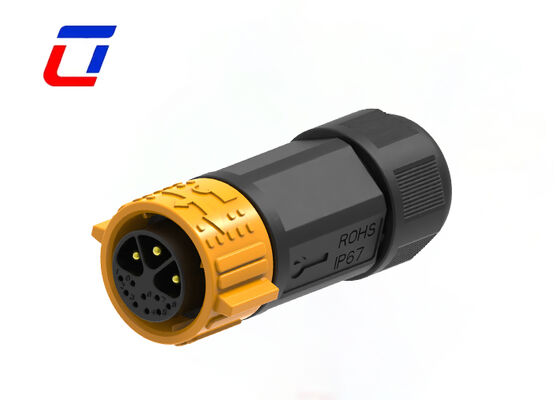

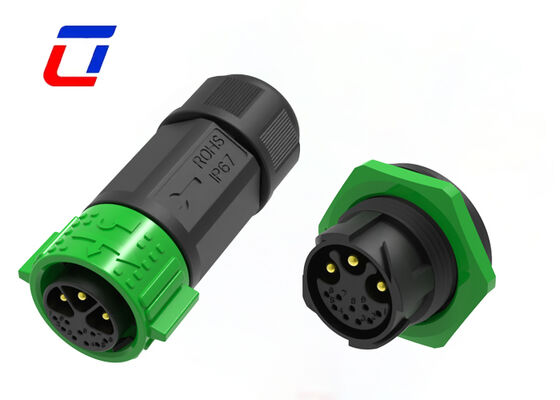

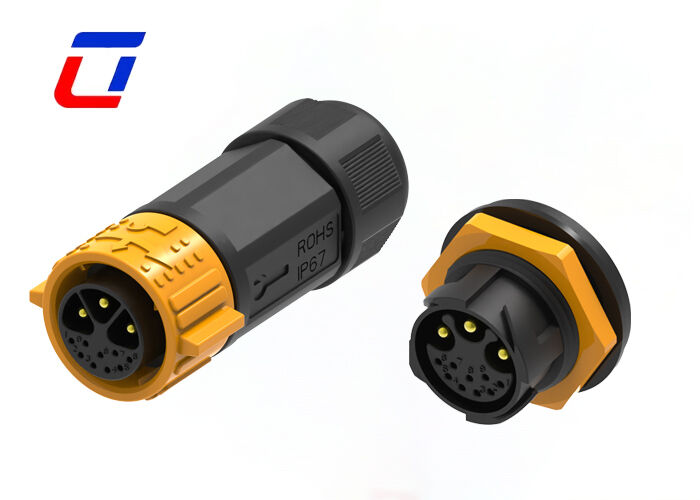

Мулти типы разъема Пин 3+9 разъема Пин М25 30А 300В на открытом воздухе водоустойчивого
Основные характеристики
- Система быстрого разблокирования Push Lock
- Многоядерные варианты: 2-контактный, 3-контактный, 4-контактный, 5-контактный, 3+2-контактный, 3+3-контактный, 3+9-контактный, 3+13-контактный и 2+20-контактный.
- Версия для сборки на месте: варианты «провод к проводу» и «провод к плате»
- Номинальный ток 20 А для длительной работы
- Поддерживается услуга сборки кабеля, добро пожаловать на заказ
- OEM/ODM приветствуется
Отрасли применения
- Приложение для связи
- машины для кодирования продукции
- кодирование продуктов запасов
- струйные системы
- Солнечная система
- промышленное струйное оборудование
- Электроэнергетическое оборудование
- Лабораторное судебно-патологоанатомическое оборудование
- Оборудование связи
- Тяжелая техника
Краткие сведения о 6PinРазъем «папа» «мама»
Функциональное разделение на 3+9 контактов, адаптация к совместной работе нескольких устройств: 3 контакта независимо передают основное питание, а 9 контактов поддерживают многоканальную параллельную передачу сигналов (могут быть назначены датчикам, контроллерам, индикаторам состояния и т. д.), заменяя традиционную комбинацию «1 разъем питания + 3 сигнальных разъема», уменьшая количество интерфейсов оборудования на 75% и снижая вероятность ошибок при подключении до 0.
Конструкция с быстрой блокировкой, более надежная работа на открытом воздухе: надежная конструкция направляющей канавки позволяет избежать повреждения штифта, вызванного неправильной вставкой. Эластичная пряжка застегивается за одну секунду, нет необходимости носить с собой гаечные ключи и другие инструменты. При работе на большой высоте или в узких пространствах на открытом воздухе установку может выполнить один человек, что значительно повышает безопасность строительства.
Подшипник средней мощности 30 А/300 В, более широкая адаптируемость: номинальные параметры идеально соответствуют потребностям наружного оборудования средней мощности. По сравнению с малоточными разъемами несущая способность увеличена на 100%.
Защита класса IP67, высокая устойчивость к воздействию окружающей среды: тройное уплотнение + устойчивый к атмосферным воздействиям корпус может противостоять сильному дождю, песку и пыли, воздействию высоких температур и низкотемпературному замерзанию, а также работать непрерывно и без сбоев в открытых неэкранированных средах, удовлетворяя долгосрочные потребности в эксплуатации фотогальваники, охранного, развлекательного оборудования и т. д. на открытом воздухе.
Низкие потери и защита от помех, более стабильная передача: Посеребренные сердечники из бескислородной меди уменьшают потери тока. 9 наборов сигнальных контактов имеют независимую конструкцию экранирования для уменьшения перекрестных помех, что особенно подходит для сценариев удаленного сбора данных с помощью промышленных терминалов Интернета вещей.
Универсальный интерфейс M25, низкие затраты на эксплуатацию и обслуживание: Совместим со специальными кабелями сечением 6–10 мм² для наружного применения и может быть заменен разъемами M25 той же спецификации, имеющимися на рынке. Нет необходимости заменять кабели при модернизации или ремонте оборудования. Срок службы 15 000 операций установки и извлечения охватывает полный жизненный цикл оборудования, сокращая расходы на эксплуатацию и техническое обслуживание.
| Тип продукта Особенности |
| Система разъемов |
Кабель-кабель |
| Пломбируемый |
Да |
| Разъем и контакт заканчиваются на |
Провод и кабель |
| Тип круглого разъема |
Вилка, Розетка |
| Тип корпуса |
Пластиковый корпус |
| Тип продукта |
Комплект разъемов |
| Особенности конфигурации |
| Количество позиций |
3+9 |
| Количество позиций сигнала |
9 |
| Контакты предварительно загружены |
Да |
| Электрические характеристики |
| Рабочее напряжение (В переменного тока) |
600 В макс. |
| Рабочее напряжение (В постоянного тока) |
600 В макс. |
| Особенности тела |
| Материал корпуса |
ПА66 |
| Тип изоляционного материала круглого разъема |
Термопластик с низкой пожароопасностью |
| Герметично запечатанный |
Да |
| Стиль входа |
Сторона |
| Тип защиты окружающей среды |
Эластомер Герметичный, Герметичный |
| Материал уплотнительного кольца |
Эластомер Герметичный, Герметичный |
| Охрана окружающей среды |
Да |
| Контактные данные |
| Номинальный ток контакта (макс.) (А) . |
15А макс. |
| Тип контакта круглого разъема |
Штыревой разъем |
| Механическое крепление |
| Тип крепления разъема |
Кабельное крепление (свободное подвешивание) |
| Тип выравнивания сопряжения |
с ключом |
| Удержание спаривания |
С |
| Размеры |
| Размер провода (AWG) |
20АВГ, 18АВГ, 16АВГ,14AWG, |
| Условия использования |
| Диапазон рабочих температур (°C) |
-40 ~ 105°С |
| Уровень водонепроницаемости IP |
IP67 |
| Уровень пылезащиты IP |
6 |
| Отраслевые стандарты |
| Рейтинг воспламеняемости UL |
УЛ 94В-0 |
Размер производства
Больше технических подробностей
Часто задаваемые вопросы
В1: Что такое номинальное напряжение?
A1: Номинальное напряжение, также известное как рабочее напряжение, которое в основном зависит от используемого изоляционного материала разъема и расстояния между размером контакта. Некоторые компоненты или устройства с напряжением ниже номинального могут не выполнять свои функции.
Вопрос 2:Что делать, если есть проблемы с качеством полученного товара?
А2:Пожалуйста, предоставьте фотографии/видео дефектных продуктов в течение 7 дней с момента получения. Мы проверим проблему и предложим такие решения, как бесплатная замена, ремонт или частичный возврат средств в зависимости от ситуации.
В3: Как выбрать подходящий разъем?
А3:Вам нужно сделать следующее:
* Подтвердите текущий рейтинг и количество контактов
* Подтвердите, что стиль сборки требует предварительной прокладки кабеля или нет. Если необходимо, подтвердите следующее.
* Подтвердите размер кабеля
* Подтвердите длину и материал кабеля.
