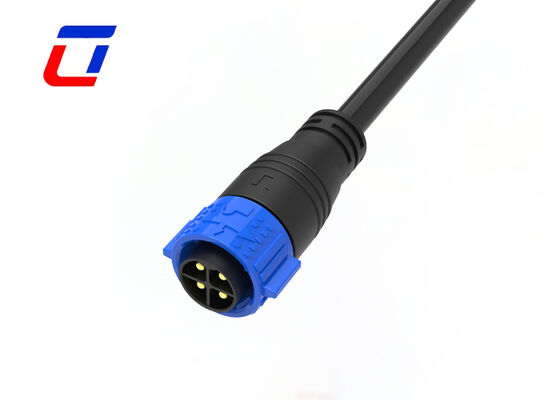

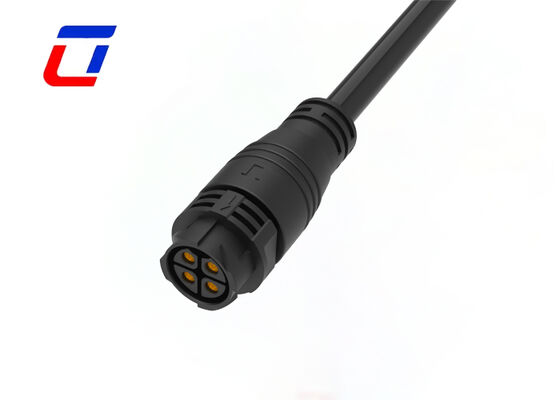

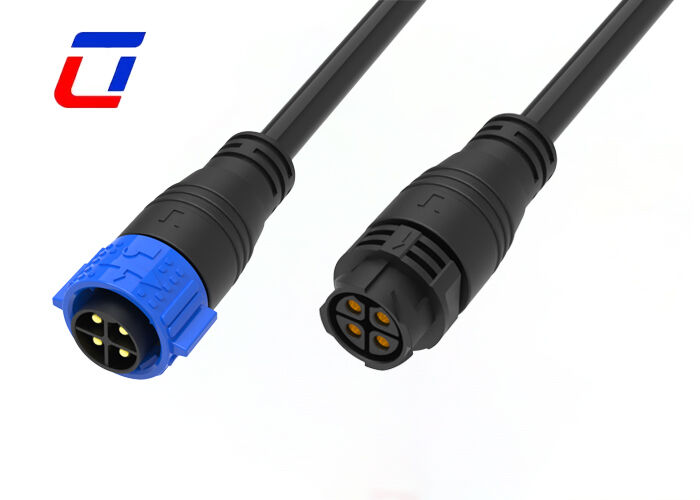

Водонепроницаемые электрические разъемы M25 на 500 В с 4 контактами и системой быстрой блокировки
Краткие сведения о водонепроницаемом разъеме IP67
Конструкция с нажимной блокировкой для эффективной работы:Инновационная конструкция с нажимной блокировкой, не требующая гаечных ключей или других инструментов, автоматическая блокировка после вставки, время подключения сокращено до 1 секунды, что значительно повышает эффективность установки и обслуживания оборудования; встроенная пряжка против ослабления, стабильность соединения в условиях вибрации увеличена на 60% для предотвращения случайного отсоединения.
Адаптация к высокому напряжению 500 В, безопасность и надежность: Номинальное напряжение достигает 500 В, изолирующий корпус прошел испытание на высоковольтное сопротивление, а напряжение пробоя составляет ≥1500 В, что эффективно предотвращает опасности, такие как утечка и электрическая дуга, адаптируется к средне- и высоковольтному электрооборудованию и соответствует промышленным стандартам безопасности.
Водонепроницаемость и пыленепроницаемость IP67, высокая адаптивность к окружающей среде: Двухслойное силиконовое уплотнительное кольцо + плотная конструкция корпуса обеспечивают уровень защиты IP67, что позволяет нормально работать при погружении в воду на глубину 1 м в течение 30 минут, а также противостоять загрязнению пылью и маслом, подходит для суровых условий эксплуатации, таких как наружные, влажные и пыльные среды.
4-контактная интегрированная конструкция, разнообразные функции: 4-контактные жилы расположены независимо и поддерживают одновременную передачу питания и сигналов, не требуются дополнительные сигнальные разъемы, что экономит место на интерфейсе оборудования, особенно подходит для миниатюрного и интегрированного электрооборудования.
Основная особенность
- Система быстрой блокировки
- Многожильные варианты: доступны 2 контакта, 3 контакта, 4 контакта, 5 контактов, 3+2 контакта, 3+3 контакта, 3+9 контактов, 3+13 контактов, 5+2 контакта и 2+20 контактов
- Версия для сборки на месте: доступны варианты подключения провод к проводу и провод к плате
- Водонепроницаемый разъем с высоким номинальным током, хороший выбор до 50 А для длительной работы
- Поддерживается услуга сборки кабелей, добро пожаловать на заказ
- OEM/ODM приветствуются
| Электрические параметры |
| Nоличество полюсов |
4-контактный водонепроницаемый разъем |
| Номинальный ток |
Макс. 50 А |
| Номинальное напряжение |
Макс. 600 В переменного тока |
| Испытательное напряжение |
2500 В переменного тока при 60 с. |
| Технические параметры |
| Сопротивление контакта |
Макс. 10 мΩ |
| Изоляционная структура |
500 МΩ при 500 В постоянного тока |
| Рабочая температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1 м / 30 мин) |
| Материал корпуса |
PA66 |
| Материал контакта/клеммы |
Позолоченная латунь |
| Материал уплотнения |
Силикон |
Применяемые отрасли
- Применение в связи
- машины для кодирования продукции
- кодирование складской продукции
- струйные системы
- Солнечная система
- промышленное струйное оборудование
- Электрооборудование
- Лабораторное судебно-медицинское и патологоанатомическое оборудование
- Коммуникационное оборудование
- Тяжелая техника
| Рабочие параметры |
| Номинальное напряжение |
Макс. 600 В переменного тока |
| Номинальный ток |
Макс. 30 А |
| Мин. наружный диаметр провода |
6,5 мм ~ 10 мм |
| Макс. наружный диаметр провода |
10,5 мм ~ 18 мм |
| Макс. площадь поперечного сечения кабеля |
0,5 мм2 ~ 6,0 мм2 |
Размеры производства
Дополнительные технические сведения
Часто задаваемые вопросы
В1: Что такое номинальное напряжение?
О1: Номинальное напряжение, также известное как рабочее напряжение, которое в основном зависит от используемого изоляционного материала разъема, расстояния между контактами. Некоторые компоненты или устройства при напряжении ниже номинального могут не выполнять свои функции в полной мере.
В2:Какие способы оплаты вы принимаете?
О2: Мы поддерживаем основные международные способы оплаты: T/T (телеграфный перевод), L/C (аккредитив), PayPal и West Union. Для крупных заказов 30% предоплата + 70% баланс перед отгрузкой - это наши стандартные условия.
В3: Как выбрать подходящий разъем?
О3: Вам нужно сделать следующее:
* Подтвердите номинальный ток и количество контактов
* Подтвердите стиль сборки: требуется предварительная кабельная сборка или нет. Если требуется, то подтвердите следующее.
* Подтвердите калибр кабеля
* Подтвердите длину и материал кабеля.
