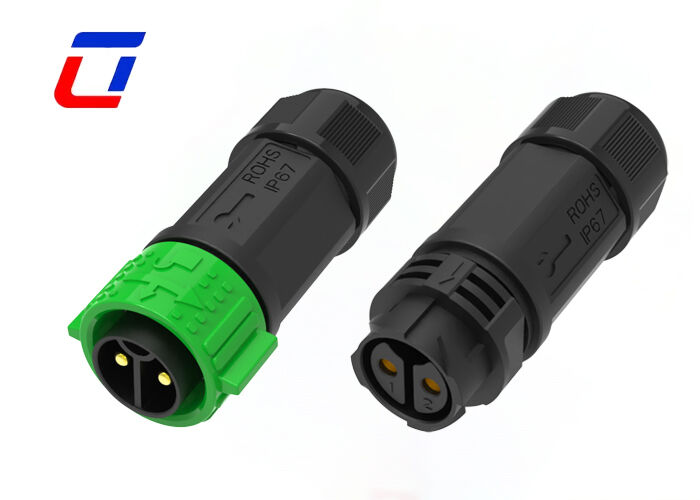

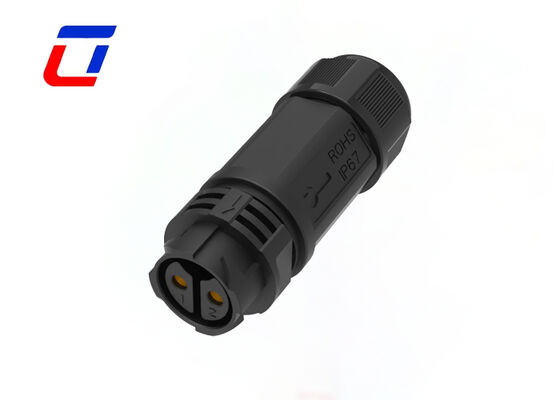

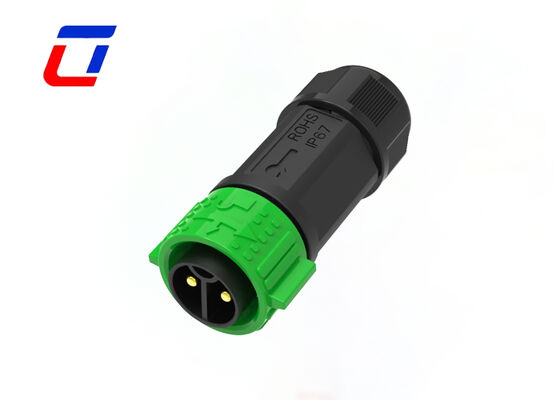

M25 2-контактный водонепроницаемый разъем питания постоянного тока 50A, разъемы типа «папа-мама»
Основные характеристики
- Система быстрого освобождения с фиксацией
- Варианты с несколькими контактами: доступны 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin и 2+20Pin
- Версия для полевой сборки: варианты «провод-провод» и «провод-плата»
- Водонепроницаемый разъем с высоким номинальным током, хороший выбор до 50A для длительной работы
- Поддерживается услуга сборки кабелей, добро пожаловать на заказ
- OEM/ODM приветствуются
Отрасли применения
- Применение в связи
- Машины для кодирования продукции
- Кодирование продукции на складе
- Струйные системы
- Солнечная система
- Промышленное струйное оборудование
- Электроэнергетическое оборудование
- Лабораторное судебно-медицинское и патологическое оборудование
- Оборудование связи
- Тяжелая техника
Краткие сведения о 2-контактном водонепроницаемом панельном разъеме
M25 2-контактный водонепроницаемый разъем питания постоянного тока 50A (типа «папа-мама») — это высокопроизводительное соединительное устройство, специально разработанное для сценариев питания постоянным током с высоким током. Он в основном подходит для систем питания постоянным током и широко используется в различном наружном оборудовании и оборудовании в суровых условиях, требующем стабильного питания постоянным током, полагаясь на его превосходную водонепроницаемость и стабильную проводимость.
Приняв стандартную резьбовую спецификацию M25, 2-контактная основная структура точно соответствует соответствующему интерфейсу цепи, а конструкция стыковки типа «папа-мама» обеспечивает быстрое подключение и надежное соединение. При номинальном токе до 50 А он может удовлетворить потребности в электропитании оборудования средней и высокой мощности, такого как зарядка новых энергетических транспортных средств, наружные базовые станции связи, оборудование промышленной автоматизации, морское оборудование и солнечные фотоэлектрические системы.
Разъем имеет высококачественный корпус из ПВХ с устойчивостью к старению и коррозии в целом, а внутренний контактный сердечник изготовлен из латуни высокой чистоты с золотым покрытием. Это не только эффективно снижает контактное сопротивление, уменьшает потери тепла во время передачи тока, но также улучшает устойчивость к окислению и продлевает срок службы.
Продукт имеет степень водонепроницаемости IP67 или выше. В сочетании с резьбовой фиксирующей конструкцией он может эффективно противостоять воздействию суровых условий, таких как дождевая вода, пыль и масляные пятна, обеспечивая стабильную работу даже во влажных, пыльных или даже кратковременных условиях погружения в воду, и обеспечивая всестороннюю гарантию безопасности электропитания оборудования.
| Электрические параметры |
| Количество полюсов |
2-контактный водонепроницаемый разъем |
| Номинальный ток |
50A макс. |
| Номинальное напряжение |
600 В переменного тока макс. |
| Выдерживаемое напряжение |
2500 В переменного тока при 60 с. |
| Технические параметры |
| Сопротивление контакта |
10 мΩ макс. |
| Сопротивление изоляции |
500 MΩ при 500 В постоянного тока |
| Рабочая температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1 м / 30 мин) |
| Материал формы |
PA66 |
| Материал контакта/клеммы |
Латунь с золотым покрытием |
| Материал уплотнения |
Силикон |
| Рабочие параметры |
| Номинальное напряжение |
600 В переменного тока макс. |
| Номинальный ток |
50A макс. |
| Минимальный размер провода OD |
6,5 мм ~ 10 мм |
| Максимальный размер провода OD |
10,5 мм ~ 18 мм |
| Макс. площадь поперечного сечения кабеля |
0,5 мм2 ~ 6,0 мм2 |
Размер производства
Более подробная техническая информация
FAQ
Вопрос 1:Сертифицирована ли ваша продукция? Какие у вас есть сертификаты?
Ответ 1:Вся наша продукция сертифицирована по стандартам RoHS, CE и другим международным стандартам. Конкретные сертификаты (например, FCC, UL) могут быть предоставлены по запросу в зависимости от вашего целевого рынка.
Вопрос 2:Что такое номинальный ток?
Ответ 2: Номинальный ток, также известный как рабочий ток. При номинальном напряжении, как в случае ниже номинального тока, воздушная вилка в целом может работать правильно. При разработке авиационного разъема, посредством теплового проектирования разъема для соответствия требованиям номинального тока, потому что при контакте с током вытекает дата, из-за сопротивления проводника и контактного сопротивления, на контакте будет тепло. Когда тепло превышает определенный предел, вилка повредит изоляцию и образование воздушного воздействия на поверхности покрытия для смягчения, что приведет к сбою.
Вопрос 3:Кто несет ответственность за таможенное оформление? Предоставляете ли вы необходимые документы?
Ответ 3: Мы предоставим полные документы для таможенного оформления (коммерческий счет-фактура, упаковочный лист, коносамент, отчеты о сертификации). Таможенные сборы и пошлины несет покупатель (условия EXW/FOB). При необходимости мы можем оказать помощь в подготовке документов.
