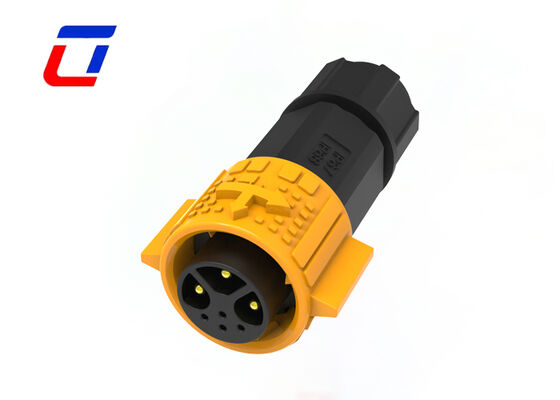

Name: Уличный водонепроницаемый разъем M19 3+4 контакта IP67, водонепроницаемый разъем для соединения провода с платой
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Водоустойчивый соединитель СИД

Уличный водонепроницаемый разъем M19 3+4 контакта IP67, водонепроницаемый разъем для соединения провода с платой

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1Пластиковый пакет;2- картон;3. По требованиям клиента
Время доставки:	3 ~ 6 рабочих дней
Условия оплаты:	T/T, D/P, L/C, D/A, , Western Union, MoneyGram
Поставка способности:	100000 пар Монтли

контакт

Подробное описание продукта

Rated voltage:	300V	Current rating:	15+5A
Connector type:	Quick connector	Pin:	3+4Pin
Material:	Nylon	Color:	Red Blue White Black
Выделить:	Водонепроницаемый проволочный разъем M19 , Водонепроницаемый разъем для платы IP67 , Уличный водонепроницаемый светодиодный разъем

Внешний водонепроницаемый соединитель M19 3+4 Pin IP67 водонепроницаемый соединитель

Быстрое описание

3-прицепные питательные булавки изготовлены из медного сплава с высокой проводимостью, а текущая емкость одного булава может достигать 15 А, что удовлетворяет потребностям в питании оборудования средней мощности;4-конечные сигнальные булавки повышают антиинтерференционную способность благодаря дифференциальному дизайну сигнала, адаптируясь к таким сценариям, как сбор данных датчиков и обратная связь о состоянии оборудования.обеспечение точной совместимости с пластинами ПКБ и снижение ошибок сварки.

Коннектор использует двойную водонепроницаемую структуру "ограждение уплотнительного кольца + шприца уплотнительного рукава", и эффективно блокирует проникновение пыли.который все еще может поддерживать стабильность конструкции при низкой температуре -40°С и высокой температуре 105°С, адаптируясь к экстремальным условиям работы на открытом воздухе, таким как сильный дождь, песчаная буря и высокая температура.

Пины используют интегрированный процесс формования штамповки, в сочетании с золотой покрытием (толщина покрытия ≥ 1,5 мкм),который эффективно снижает сопротивление при контакте до ≤ 5mΩ и снижает риск потери мощности и выработки теплаКоннектор имеет срок службы более чем в 10 000 раз, а концы панели имеют отличную стойкость к складыванию,которые могут выдерживать легкие вибрации и удары во время транспортировки и установки оборудования, обеспечивая долгосрочную стабильность использования.

Основные особенности

Система быстрого освобождения с блокировкой
Многоядерные опции: 2Pin,3Pin,4Pin,5Pin для питания
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin и 2+20Pin для комбинированного сигнала питания
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin и 18Pin для доступного сигнала
Версия сборки на поле:как опции проволоки на проволоку, так и на проволоку на доску
Номинальный ток 20A при длительной работе
Услуга сборки кабелей поддерживается, добро пожаловать на заказ
OEM/ODM приветствуется

Электрические параметры
NУмбер поляков	3+4Pin
Нынешний рейтинг	Максимально 15А.
Направление напряжения	300VAC максимум
Прочность Напряжение	1500VAC @ 60 с.

Технические параметры
Сопротивление на контакт	10 мΩ максимум
Изолирующая структура	500 МΩ при 500 ВДС
Операционная температура	-40°C ~ +105°C
Класс IP	IP67 (1m / 30min) при соединении
Материал плесени	PA66
Контактный/конечный материал	Медь позолоченная
Материал уплотнения	Силиконы

Промышленность применения

Светильники роста
Применение коммуникаций
машины для кодирования продуктов
кодирование продуктов инвентаризации
системы распылителя чернил
Солнечная система
промышленное распылительное оборудование
Электроэнергетическое оборудование
Лабораторное судебно-патологическое оборудование
Оборудование для связи
Тяжелые машины

Параметры работы
Направление напряжения	600VAC максимум
Нынешний рейтинг	15А максимум
Минимальный размер проволоки	30,0 мм ~ 6,0 мм
Максимальный размер проволоки	8.0 мм ~ 10.0 мм
Максимальная площадь поперечного сечения кабеля	0.5 мм²~ 2,5 мм²

Схема проектирования

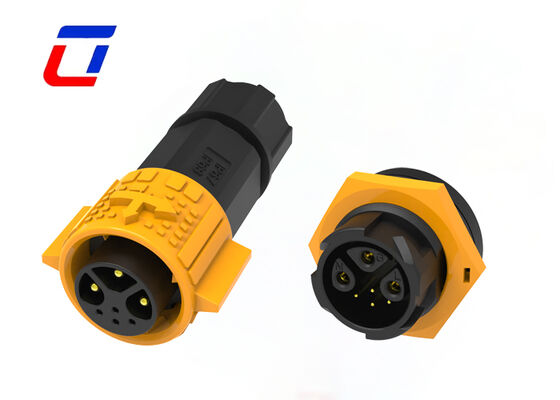

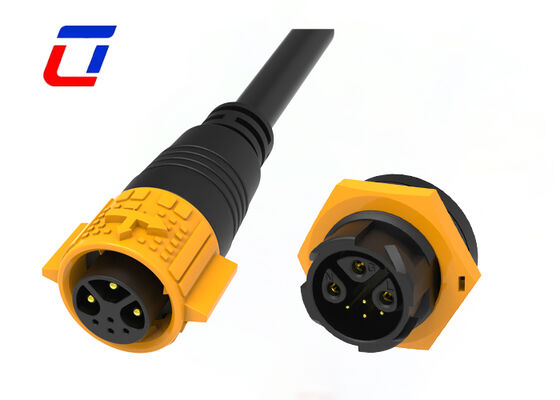

Уличный водонепроницаемый разъем M19 3+4 контакта IP67, водонепроницаемый разъем для соединения провода с платой 0

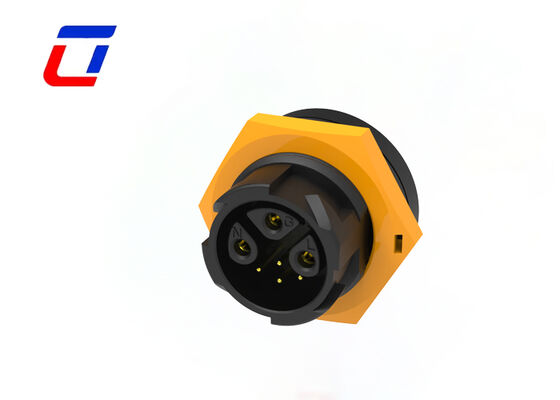

Уличный водонепроницаемый разъем M19 3+4 контакта IP67, водонепроницаемый разъем для соединения провода с платой 2

Частые вопросы

1Вопрос: Вы завод или торговая компания?
О: Мы являемся фабрикой, расположенной в промышленном парке Улинкон, район Баоан, Шэньчжэнь, Китай.

2.Как я делаю заказ?
А: Процесс заказа прост: 1) подтвердите детали продукта и получите проформный счет (PI); 2) оплатите аванс по согласованию; 3) мы начнем производство и сообщим вам о ходе;4) Оплатите остаток перед отправкой5) Организуйте доставку и предоставьте информацию о отслеживании.

3Вопрос: Как я могу получить образцы?

О: Это моя честь предложить вам образцы, и груз должен быть оплачен самостоятельно. Вы можете сообщить мне номер курьера и ваш адрес, затем я могу отправить вам образец сразу.

4. Вопрос: Сколько материалов вы можете предоставить?
Ответ: Есть несколько различных материалов от разъема и кабеля, мы обычно используем материал из ПВХ / нейлона для разъема продукта, в кабеле использовался материал из ПВХ / резины / силикона.Конечно, мы также можем в соответствии с вашими требованиями выбрать материал.
