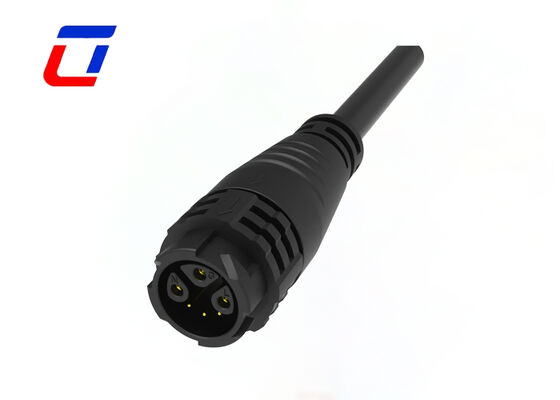

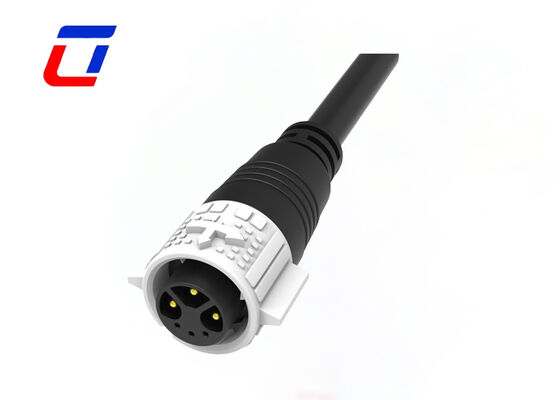

Name: Водонепроницаемый соединитель от провода к проводу M19 3+3 Pin 15A Quick Connector
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция На открытом воздухе водоустойчивый соединитель

Водонепроницаемый соединитель от провода к проводу M19 3+3 Pin 15A Quick Connector

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	коробка
Время доставки:	5 ~ 8 рабочих дней
Условия оплаты:	Т/Т, Д/А, Д/П, МонейГрам, Л/К
Поставка способности:	100000 пар в месяц

контакт

Подробное описание продукта

Количество контактов:	3+3PIN	Рейтинг водонепроницаемости:	IP67
текущий:	15А	Температурный диапазон:	-40℃~+105℃
Уровень защиты:	IP67	Рейтинг огнестойкости:	УЛ94-В0
Выделить:	водонепроницаемый проволочный разъем M19 , 3+3 пинный быстрый разъем , Внешний водонепроницаемый соединитель 15А

Водоустойчивый провод для подключения быстрого соединителя Пин 15А соединителя М19 3+3

Основные характеристики

Система быстрого разблокирования Push Lock
Многоядерные варианты: 2-контактный, 3-контактный, 4-контактный, 5-контактный для питания
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin и 2+20Pin для комбинированного сигнала питания
Доступны 6-контактный, 7-контактный, 8-контактный, 9-контактный, 10-контактный, 11-контактный, 12-контактный, 14-контактный, 16-контактный и 18-контактный разъемы.
Версия для сборки на месте: варианты «провод к проводу» и «провод к плате»
Номинальный ток 20 А для длительной работы
Поддерживается услуга сборки кабеля, добро пожаловать на заказ
OEM/ODM приветствуется

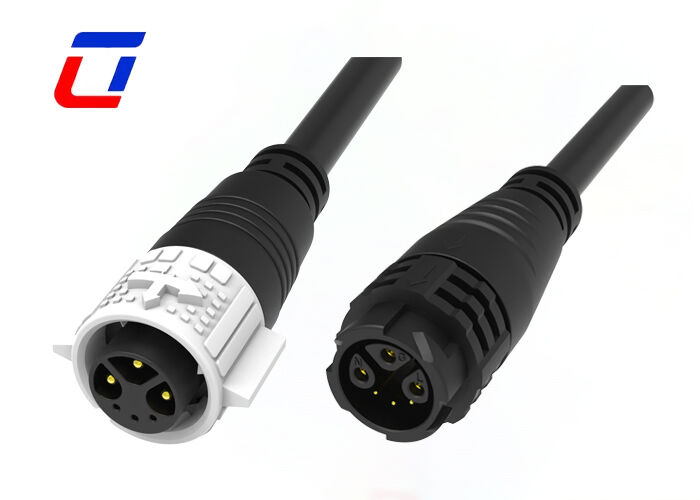

Краткие сведения о 3+3PinРазъем «папа-мама»

3-контактные контакты основного питания изготовлены из позолоченного медного сплава большого сечения, специально разработанного для выдерживания сильного тока 15 А и снижения тепловых потерь; 3-контактные вспомогательные контакты отвечают за передачу сигнала и уменьшают помехи по питанию благодаря независимой конструкции экранирования, адаптируясь к потребностям интегрированного соединения «питание + сигнал» датчиков, контроллеров и другого оборудования без дополнительных разъемов.

Оптимизация токовой нагрузки для нужд оборудования средней мощности. Контактное сопротивление силовых контактов составляет ≤3 мОм, а многожильная витая конструкция повышает усталостную устойчивость, предотвращая деформацию контактов, вызванную длительным использованием сильноточного тока. Опорные обжимные клеммы отожжены при высокой температуре, которые прочно соединяются с проводами, что снижает риск нагрева соединений.

Тип продукта Особенности
Система разъемов	Кабель-кабель
Пломбируемый	Да
Разъем и контакт заканчиваются на	Провод и кабель
Тип круглого разъема	Вилка, Розетка
Тип корпуса	Пластиковый корпус
Тип продукта	Комплект разъемов
Особенности конфигурации
Количество позиций	3+3
Количество позиций сигнала	3
Контакты предварительно загружены	Да
Электрические характеристики
Рабочее напряжение (В переменного тока)	600 В макс.
Рабочее напряжение (В постоянного тока)	600 В макс.
Особенности тела
Материал корпуса	ПА66
Тип изоляционного материала круглого разъема	Термопластик с низкой пожароопасностью
Герметично запечатанный	Да
Стиль входа	Сторона
Тип защиты окружающей среды	Эластомер Герметичный, Герметичный
Материал уплотнительного кольца	Эластомер Герметичный, Герметичный
Охрана окружающей среды	Да
Контактные данные
Номинальный контактный ток (макс.) (А) .	15А макс.
Тип контакта круглого разъема	Штыревой разъем
Механическое крепление
Тип крепления разъема	Кабельное крепление (свободное подвешивание)
Тип выравнивания сопряжения	с ключом
Удержание спаривания	С
Размеры
Размер провода (AWG)	20АВГ, 18АВГ, 16АВГ,14AWG,
Условия использования
Диапазон рабочих температур (°C)	-40 ~ 105°С
Уровень водонепроницаемости IP	IP67
Уровень пылезащиты IP	6
Отраслевые стандарты
Рейтинг воспламеняемости UL	УЛ 94В-0

Отрасли применения

Приложение для связи
машины для кодирования продукции
кодирование продуктов запасов
струйные системы
Солнечная система
промышленное струйное оборудование
Электроэнергетическое оборудование
Лабораторное судебно-патологоанатомическое оборудование
Оборудование связи
Тяжелая техника

Размер производства

Больше технических подробностей

Часто задаваемые вопросы

В1: Что такое номинальное напряжение?

A1: Номинальное напряжение, также известное как рабочее напряжение, которое в основном зависит от используемого изоляционного материала разъема и расстояния между размером контакта. Некоторые компоненты или устройства с напряжением ниже номинального могут не выполнять свои функции.

Вопрос 2:Кто несет ответственность за таможенное оформление? Предоставляете ли вы необходимые документы?

А2:Мы предоставим полный пакет документов для таможенного оформления (коммерческий счет, упаковочный лист, коносамент, сертификационные отчеты). Сборы и пошлины за таможенное оформление несет покупатель (условия EXW/FOB). При необходимости мы можем помочь с подготовкой документов.

В3: Как выбрать подходящий разъем?

А3:Вам нужно сделать следующее:
* Подтвердите текущий рейтинг и количество контактов
* Подтвердите, что стиль сборки требует предварительной прокладки кабеля или нет. Если необходимо, подтвердите следующее.
* Подтвердите размер кабеля
* Подтвердите длину и материал кабеля.
