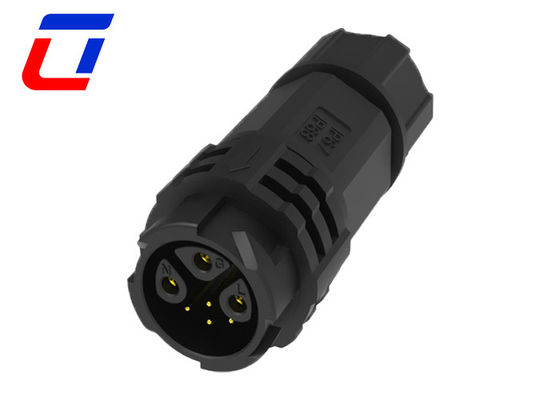

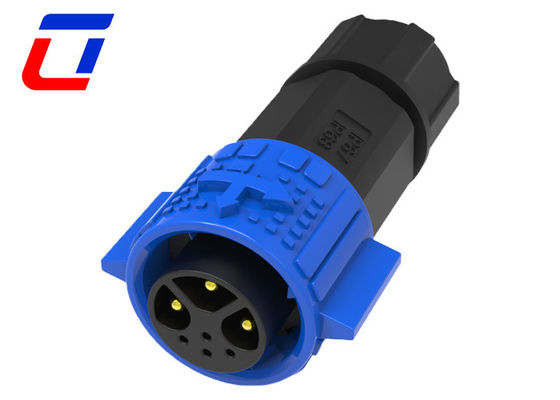

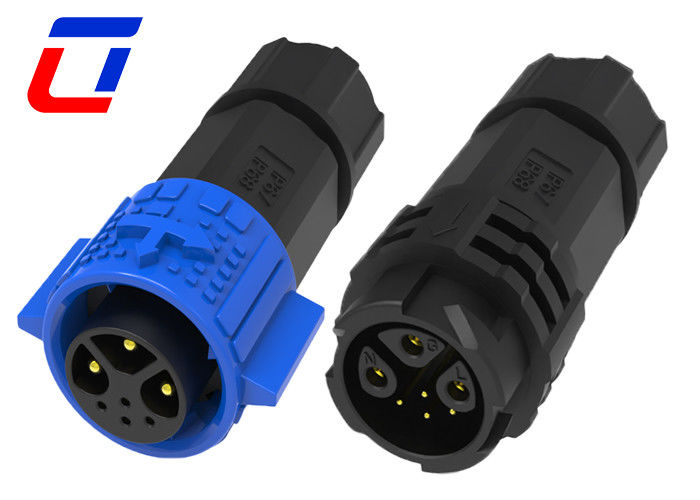

7Pin Круговые Multi Pin соединители водонепроницаемый 3 Сила 4 Сигнал комбинированный водонепроницаемый соединитель
Основные особенности
- Название товара:M19 водонепроницаемый кабельный соединитель
- Спецификации:Прямое спаривание мужчина-женщина, локоть мужчина-женщина, передняя установка провода-на-доску, задняя установка провода-на-доску,интегрированная формовка впрыском
- Путь сцепления:Самозамыкание
- Номер штифтов:2-24 булавки
- Подключи:Тип установки и тип инжекции
- Ввод:Передняя установка, задняя установка, установка на ПКБ
- водонепроницаемость:IP67/ IP68
- Тип соединителя:Свинцовый замок сборки;Сварка сборки;Впрыска с кабелем
- Измеритель проволоки:1.0-6.0 мм2 (18AWG-10AWG)
- Диапазон проводки собран: 6.0мм~16мм; Формовка 6.0мм~16.5мм
- Прочность:3000 раз
- Применимая температура:-40°C~105°C
Быстрое описание
Эта модель соединителей специализируется на различных сигналах мощности комбинированных приложений, простой дизайн операции в системе блокировки толчка, просто нужно секунду, чтобы вставить, затем он будет блокироваться автоматически.
Power & Singal вместе в одном наборе дизайн становится все более и более популярным для многих устройств, которые решают питание и сигнал разъединитель отдельно используя идеально,специально для применения с ограниченным пространством.
Собрание кабеля доступно для мульти-пиновых соединителей поддерживается в Ulinkcon, просто пожалуйста, поделитесь запросом кабеля в деталях, доступно пользовательское обслуживание.
| Электрические параметры |
| NУмбер поляков |
Сцепление с водонепроницаемой проволокой на 7 штифтов |
| Нынешний рейтинг |
Максимально 15А. |
| Направление напряжения |
300VAC максимум5 |
| Прочность Напряжение |
1500VAC @ 60 с. |
| Технические параметры |
| Сопротивление на контакт |
10 мΩ максимум |
| Изолирующая структура |
500 МΩ при 500 ВДС |
| Операционная температура |
-40°C ~ +105°C |
| Класс IP |
IP67 (1m / 30min) при соединении |
| Материал плесени |
PA66 |
| Контактный/конечный материал |
Медь позолоченная |
| Материал уплотнения |
Силиконы |
| Параметры работы |
| Направление напряжения |
600VAC максимум |
| Нынешний рейтинг |
15А максимум |
| Минимальный размер проволоки |
30,0 мм ~ 6,0 мм |
| Максимальный размер проволоки |
8.0 мм ~ 10.0 мм |
| Максимальная площадь поперечного сечения кабеля |
0.5mm2 ~ 2.5mm2 |
Схема проектирования
Частые вопросы
1. Вопрос:Как вы можете гарантировать качество производства?
A:Наше качество производства следуют ISO9001 У нас есть 20-летний опыт QC team.We строго системы контроля качества в нашем производственном процессе.У нас есть 4-кратная проверка для каждого готового продукта перед упаковкой Третья часть в инспекции приемлема.
2. Q: Как купить ваши продукты?
Ответ: Вы должны сделать следующее:
* Подтвердить текущий рейтинг и количество контактов
* Подтвердить стиль сборки
* Подтвердить кабельный провод
* Подтвердите длину кабеля и материал.
3. Вопрос:Когда вы отправляете мой заказ?
О: Обычно через 2-3 дня после получения оплаты, но это может быть обсуждено на основе количества заказов и графика производства.
4. Вопрос:Можно мне настраиваемую этикетку?
A: Да, конечно, вы можете сделать свой собственный личный ярлык и упаковку, если вам нужно, чтобы разработать упаковку, у нас также есть профессиональный дизайнер, чтобы служить вам.
