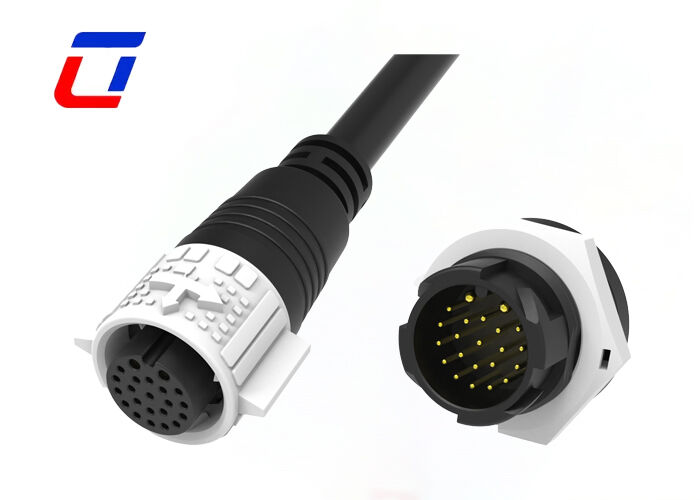

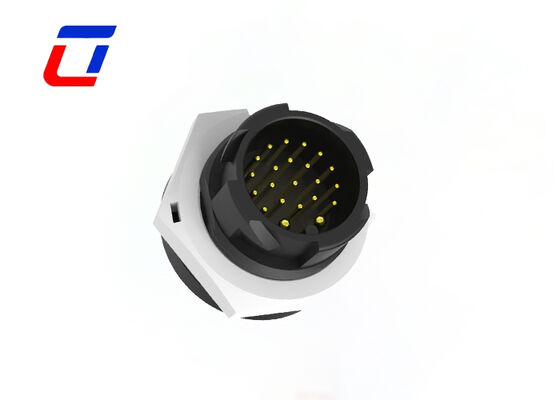

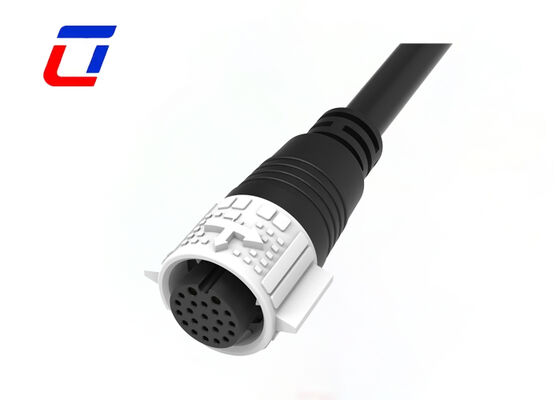

Name: 2+20-контактные провода для разъемов типа «плата-плата» M20, многоконтактные разъемы IP67 для солнечных панелей
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: М19
Availability: InStock

Главная страница Продукция Multi контактные разъемы делают водостойким

2+20-контактные провода для разъемов типа «плата-плата» M20, многоконтактные разъемы IP67 для солнечных панелей

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Ulinkcon
Сертификация:	CE/Rohs/TUV/UL
Номер модели:	М19

Оплата и доставка Условия:

Количество мин заказа:	Переговоры
Цена:	Подлежит обсуждению
Упаковывая детали:	1.Пластиковый пакет;2.Картонная коробка;3.В соответствии с требованиями заказчика.
Время доставки:	3~6рабочих дней
Условия оплаты:	Т/Т, Д/П, Л/К, Д/А, Вестерн Юнион, МонейГрам
Поставка способности:	100000 пар ежемесячно

контакт

Подробное описание продукта

Материал:	PA66 и медный сплав	Номинальное напряжение:	300В
Цвет:	Белый Синий Красный Черный Желтый	Уровень защиты:	IP67
Рейтинг огнестойкости:	УЛ94-В0	Контактный материал:	Латунь Позолоченная
Выделить:	Разъем 2+20 контактов , провод-плата , Многоконтактный разъем M20 IP67

Водонепроницаемый многоконтактный 2-контактный разъем питания M19 300 В с кнопочной фиксацией, 20-контактный разъем для передачи данных

Краткое описание

Двухцелевая компоновка контактов питания и передачи данных

Этот разъем, оснащенный специализированной 2-контактной секцией питания для надежного питания 300 В и 20-контактной секцией для высокоскоростной передачи сигналов с низким уровнем шума, имеет разделенную конструкцию контактов, исключающую перекрестные помехи между цепями. Это обеспечивает как стабильную подачу энергии, так и точную передачу данных — критически важную для бесперебойной работы сложных интегрированных систем.

Водонепроницаемость и пыленепроницаемость IP67 для универсального использования

Благодаря прецизионным формованным уплотнительным прокладкам и прочному корпусу M19 разъем соответствует стандарту защиты IP67, эффективно защищая от дождя, брызг и скопления пыли. Он надежно работает в широком спектре сложных условий, от влажных заводских цехов и наружных станций оборудования до агрессивных морских условий.

Быстрое кнопочное соединение для легкой и надежной установки

Интуитивно понятный механизм кнопочной фиксации обеспечивает безответное соединение одной рукой: простое нажатие до щелчка обеспечивает плотную и надежную фиксацию между штекерными и гнездовыми разъемами. Эта ориентированная на пользователя конструкция сокращает время установки на 40% по сравнению с резьбовыми аналогами и предотвращает случайное разъединение из-за вибрации, ударов или непреднамеренного вытягивания кабеля.

Прочность промышленного класса и целостность сигнала

Контакты питания изготовлены из посеребренного медного сплава с превосходной проводимостью, эффективно поддерживая нагрузку 300 В. Контакты передачи данных, в свою очередь, используют позолоченный медный сплав для минимизации контактного сопротивления, гарантируя, что высокоскоростные сигналы передаются без ошибок — даже при длительном использовании в суровых промышленных условиях.

Отрасли применения

Освещение для выращивания растений
Применение в связи
Машины для кодирования продукции
Кодирование продукции на складе
Струйные системы
Солнечная система
Промышленное струйное оборудование
Электрооборудование
Лабораторное судебно-медицинское и патологическое оборудование
Оборудование связи
Тяжелая техника

Электрические параметры
NКоличество полюсов	2-контактный водонепроницаемый разъем
Номинальный ток	20 А макс.
Номинальное напряжение	300 В переменного тока макс.
Выдерживаемое напряжение	1500 В переменного тока при 60 с.

Технические параметры
Контактное сопротивление	10 мОм макс.
Структура изоляции	500 МОм при 500 В постоянного тока
Рабочая температура	-40°C ~ +105°C
Класс IP	IP67 (1 м / 30 мин) при соединении
Материал корпуса	PA66
Материал контакта/клеммы	Латунь с золотым покрытием
Материал уплотнения	Силикон

Рабочие параметры
Номинальное напряжение	600 В переменного тока макс.
Номинальный ток	20 А макс.
Минимальный наружный диаметр провода	3,0 мм ~ 6,0 мм
Максимальный наружный диаметр провода	8,0 мм ~ 10,0 мм
Макс. площадь поперечного сечения кабеля	0,5 мм² ~ 2,5 мм²

Эскиз дизайна

2+20-контактные провода для разъемов типа «плата-плата» M20, многоконтактные разъемы IP67 для солнечных панелей 1

FAQ

1. В: Вы фабрика или торговая компания?
О: Мы фабрика. Расположена в промышленном парке Ulinkcon, район Баоань, Шэньчжэнь, Китай

2. В: Как купить вашу продукцию?
О: Вам нужно сделать следующее:
* Подтвердите номинальный ток и количество контактов
* Подтвердите стиль сборки
* Подтвердите калибр провода кабеля
* Подтвердите длину и материал кабеля.

3. В: Как я могу получить образцы?

О: Для меня большая честь предложить вам образцы, и фрахт должен быть оплачен вами. Вы можете сообщить мне свой номер курьера и ваш подробный адрес, тогда я могу сразу отправить вам образец.

4. В: Кто несет ответственность за таможенное оформление? Предоставляете ли вы необходимые документы?
О: Мы предоставим полные документы для таможенного оформления (коммерческий счет-фактура, упаковочный лист, коносамент, отчеты о сертификации). Таможенные сборы и пошлины несет покупатель (условия EXW/FOB). При необходимости мы можем помочь с подготовкой документов.

2+20-контактные провода для разъемов типа «плата-плата» M20, многоконтактные разъемы IP67 для солнечных панелей 2
